Hộp gió hồi là gì? Mối liên hệ với miệng gió hồi trong hệ thống điều hòa

Hộp gió hồi là gì? Khái niệm và ý nghĩa kỹ thuật

Trong hệ thống điều hòa không khí, hộp gió hồi đóng vai trò quan trọng nhưng thường bị hiểu nhầm là một bộ phận phụ trợ đơn thuần. Thực tế, đây là mắt xích kỹ thuật chủ chốt đảm bảo luồng không khí được lưu chuyển tuần hoàn trong hệ thống HVAC một cách tối ưu, tiết kiệm năng lượng và cải thiện chất lượng không khí.

Định nghĩa hộp gió hồi

Hộp gió hồi là một bộ phận trong hệ thống điều hòa không khí, có chức năng thu hồi không khí đã qua sử dụng từ không gian điều hòa, dẫn về dàn xử lý trung tâm để lọc, xử lý và tái sử dụng hoặc thải ra ngoài. Hộp này thường được nối trực tiếp với miệng gió hồi và các đường ống gió, tạo thành chu trình khép kín.

Ý nghĩa và ngữ cảnh sử dụng

Trong kỹ thuật HVAC (Heating, Ventilation and Air Conditioning), hệ thống gió chia làm hai nhánh chính: gió cấp và gió hồi. Gió hồi là luồng khí sau khi được sử dụng (đã qua trao đổi nhiệt với không gian) sẽ được hộp gió hồi gom lại và đưa về AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit).

Không nên nhầm hộp gió hồi với miệng gió hồi. Miệng gió là điểm tiếp xúc trực tiếp với không gian (nơi không khí đi vào ống dẫn), còn hộp gió là cấu trúc trung gian chứa đường ống, phin lọc, giảm âm,… đóng vai trò như trung tâm điều phối không khí hồi. Tùy theo loại hình hệ thống, vị trí và cấu tạo, hộp gió hồi có thể gồm nhiều modul hoặc được tích hợp sẵn trong thiết bị chính.

Cấu tạo và nguyên lý hoạt động hộp gió hồi

Không chỉ đơn thuần là một ống dẫn khí, hộp gió hồi có cấu trúc kỹ thuật rõ ràng và nguyên lý vận hành dựa trên dòng chảy áp suất âm. Việc hiểu cấu tạo giúp kiểm soát hệ thống điều hòa hiệu quả hơn, đồng thời giảm tiêu hao năng lượng không cần thiết.

Các bộ phận chính trong hộp gió hồi

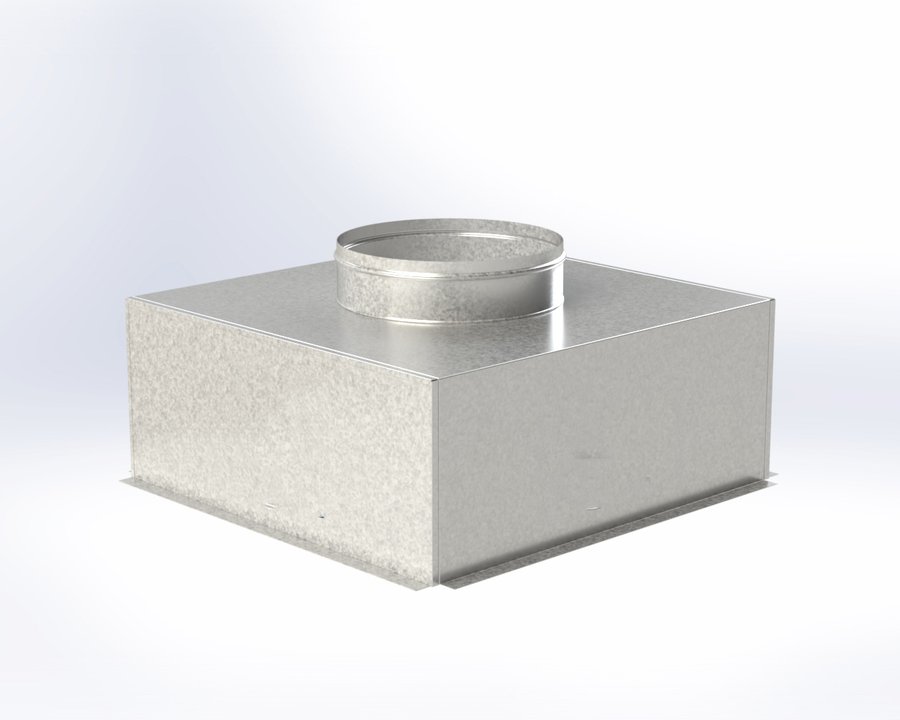

• Vỏ hộp: Thường làm từ tôn mạ kẽm, inox hoặc vật liệu composite chống gỉ, cách nhiệt. Hình dạng phổ biến là hình hộp chữ nhật hoặc tròn tùy thiết kế hệ thống.
• Cửa bảo trì: Giúp kiểm tra, vệ sinh định kỳ. Một số loại có thêm cửa kính để quan sát.
• Phin lọc (nếu có): Lọc sơ bụi trước khi khí hồi về AHU, hạn chế ô nhiễm. Một số hệ cao cấp tích hợp phin lọc F7 hoặc HEPA.
• Bộ tiêu âm: Hạn chế tiếng ồn phát sinh do dòng khí lưu thông.
• Ống nối và gioăng kín: Đảm bảo khí không rò rỉ và tránh thất thoát năng lượng.

Nguyên lý hoạt động của hộp gió hồi

Hệ thống vận hành theo nguyên lý hồi gió tuần hoàn có kiểm soát:

1. Miệng gió hồi hút không khí đã qua sử dụng trong phòng.
2. Không khí này đi qua hộp gió hồi, nơi có thể lọc bụi sơ cấp và tiêu âm.
3. Không khí tiếp tục được dẫn về AHU/FCU để xử lý (lọc, làm mát/sưởi).
4. Một phần không khí có thể được thải bỏ ra ngoài và thay bằng gió tươi.

Tùy thiết kế, hộp gió hồi có thể đặt âm trần, âm sàn hoặc nổi, nối với một hoặc nhiều nhánh hồi.

Các loại hộp gió hồi phổ biến hiện nay

Trong thực tế, hộp gió hồi được thiết kế đa dạng để phù hợp với nhiều loại công trình, từ căn hộ dân dụng đến hệ thống điều hòa trung tâm công nghiệp. Việc phân loại dựa trên vị trí lắp đặt, vật liệu chế tạo, mức độ tích hợp và tính năng kỹ thuật. Dưới đây là các loại phổ biến nhất hiện nay.

Hộp gió hồi âm trần

Đây là loại phổ biến nhất trong điều hòa âm trần cassette hoặc nối ống gió. Được lắp ẩn trên trần giả, kết nối trực tiếp với miệng gió hồi dạng nan nhôm hoặc lưới inox. Ưu điểm là thẩm mỹ cao, tiết kiệm diện tích, dễ bảo trì nếu bố trí cửa thăm.

Hộp gió hồi nổi (trần mở hoặc treo)

Thường sử dụng trong các không gian có trần mở (kiểu công nghiệp), ví dụ như showroom, trung tâm thương mại, nhà máy. Hộp làm bằng tôn mạ kẽm sơn tĩnh điện, có độ bền cao, kết nối linh hoạt với ống gió vuông hoặc tròn.

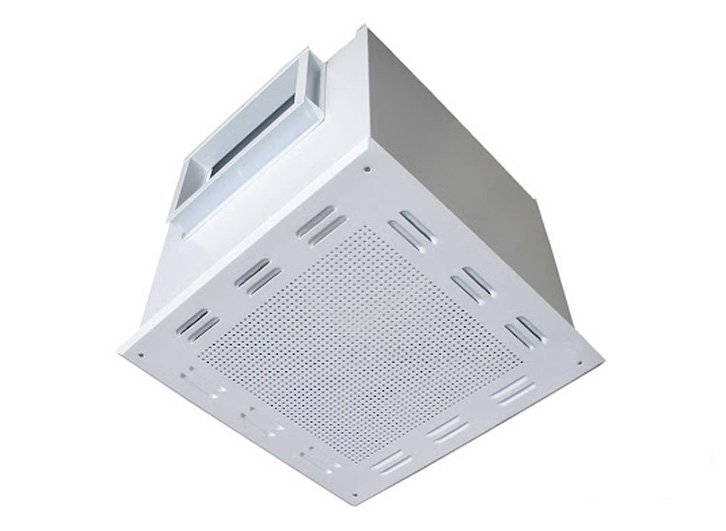

Hộp gió hồi tích hợp phin lọc

Một số hệ thống điều hòa cao cấp hoặc khu vực yêu cầu lọc không khí sơ bộ (phòng máy, phòng sạch) sử dụng loại hộp có tích hợp phin lọc bụi G4 hoặc F7. Giúp giảm tải cho bộ lọc chính trong AHU hoặc FCU.

Hộp gió hồi composite hoặc cách nhiệt

Được sử dụng tại khu vực yêu cầu cách nhiệt cao như xưởng chế biến thực phẩm, kho lạnh. Vật liệu composite giúp chống ăn mòn, cách nhiệt, cách âm tốt.

So sánh hộp gió hồi và miệng gió hồi

Nhiều người dễ nhầm giữa hộp gió hồi và miệng gió hồi, do cả hai đều liên quan đến luồng khí hồi trong hệ thống điều hòa. Tuy nhiên, chúng là hai thành phần khác biệt rõ ràng về chức năng, vị trí và vai trò trong hệ thống.

Bảng so sánh hộp gió hồi và miệng gió hồi

Điểm cần lưu ý

• Miệng gió hồi luôn gắn trước hộp gió hồi, nhưng không phải mọi hệ thống đều cần hộp (ví dụ hệ nhỏ chỉ cần miệng gió → ống → FCU).
• Trong khi miệng gió hồi là điểm tiếp xúc với người dùng, thì hộp gió hồi là thiết bị kỹ thuật trung gian không lộ ra ngoài.

Vai trò và ứng dụng thực tế của hộp gió hồi

Bạn có biết rằng chỉ cần thiết kế sai vị trí hoặc thiếu hộp gió hồi, hiệu suất của cả hệ thống điều hòa trung tâm có thể giảm tới 30%? Điều đó cho thấy, dù ít được chú ý, hộp gió hồi lại đóng vai trò thiết yếu trong vận hành ổn định, tiết kiệm điện và duy trì chất lượng không khí.

Ứng dụng cụ thể trong hệ thống điều hòa

Hộp gió hồi thường được sử dụng trong các hệ thống HVAC trung tâm tại:

• Chung cư cao tầng (điều hòa âm trần, nối ống gió)
• Trung tâm thương mại, khách sạn
• Văn phòng làm việc với thiết kế giấu trần
• Nhà máy, xưởng sản xuất cần kiểm soát luồng khí

Hệ thống tiêu chuẩn luôn gồm: miệng gió hồi → hộp gió hồi → ống gió → AHU/FCU.

Lợi ích mang lại cho người dùng

• Tiết kiệm điện năng: Tái sử dụng khí đã điều hòa, giảm nhu cầu cấp gió tươi 100% (rất tốn năng lượng).
• Ổn định nhiệt độ: Hạn chế dao động nhiệt trong phòng do hồi đúng lưu lượng.
• Giảm tiếng ồn: Hộp gió có bộ tiêu âm, giúp hệ thống vận hành êm ái.
• Lọc sơ bụi (nếu có phin lọc): Cải thiện chất lượng không khí tuần hoàn.

Vai trò trong toàn hệ thống

Hộp gió hồi là mắt xích điều phối dòng khí hồi – giúp hệ thống điều hòa hoạt động theo chu trình kín, duy trì chênh áp hợp lý giữa các phòng. Trong các hệ thống lớn, hộp gió còn có thể kết hợp cảm biến CO₂ hoặc van điều chỉnh lưu lượng gió để tối ưu vận hành.

Tác động xã hội – nhận thức môi trường

Việc lắp đúng chuẩn hộp gió hồi giúp giảm tiêu thụ điện – điều đặc biệt quan trọng trong xu hướng xây dựng công trình xanh (Green Building) và tiêu chuẩn công trình tiết kiệm năng lượng như LOTUS, EDGE, LEED.

Hiểu nhầm phổ biến về hộp gió hồi và cách nhận diện

Dù là bộ phận kỹ thuật quan trọng, hộp gió hồi lại thường bị hiểu sai hoặc lắp đặt thiếu trong các công trình dân dụng. Điều này dẫn đến hiệu suất thấp, chi phí vận hành tăng và ảnh hưởng đến sức khỏe người sử dụng.

Nhầm lẫn giữa hộp gió hồi và miệng gió hồi

• Cách hiểu này cho rằng “miệng gió = hộp gió” hoặc chỉ cần miệng gió là đủ để hút khí.

→ Giải thích đúng: Miệng chỉ là điểm hút khí, còn hộp gió hồi là trung tâm gom, điều hướng và xử lý khí hồi.

Bỏ qua hộp gió hồi trong hệ thống nhỏ

• Hệ nhà ở dân dụng nhỏ không cần hộp gió hồi.

→ Thực tế nếu có ống gió nối dài hoặc nhiều nhánh, bỏ qua hộp gió sẽ khiến hệ thống hụt áp, giảm hiệu suất.

Hộp gió hồi không cần vệ sinh

• Vì không nhìn thấy bụi nên không cần bảo trì.

→ Thực tế nếu không vệ sinh định kỳ, phin lọc trong hộp sẽ bám bụi → giảm lưu lượng gió, tốn điện, ô nhiễm không khí hồi.

Tất cả hộp gió hồi đều có phin lọc

• Nghĩ rằng hộp nào cũng lọc bụi.

→ Thực tế chỉ một số hộp tích hợp phin lọc sơ (thường là loại dùng trong hệ chuyên biệt). Phần lớn hệ thống phổ thông không có phin này.

Mối liên hệ giữa hộp gió hồi và hệ điều hòa

Khi nói đến hộp gió hồi, không thể tách rời khỏi hệ thống điều hòa không khí – đặc biệt là các hệ thống HVAC trung tâm. Mối liên hệ này không chỉ là kết nối vật lý qua ống gió, mà còn là liên kết vận hành toàn hệ thống, ảnh hưởng trực tiếp đến chất lượng, hiệu suất và tuổi thọ của thiết bị.

Vai trò của hộp gió hồi trong chu trình khí HVAC

Trong hệ thống HVAC, chu trình luân chuyển khí diễn ra theo quy trình:

1. Gió cấp → đưa khí đã được làm lạnh hoặc sưởi ấm vào không gian sử dụng.
2. Không khí sau sử dụng (gió hồi) → hút về qua miệng gió hồi, đi vào hộp gió hồi.
3. Hộp gió dẫn không khí hồi về AHU hoặc FCU để tiếp tục xử lý (lọc, trao đổi nhiệt).
4. Một phần khí có thể được thay bằng gió tươi ngoài trời → đảm bảo nồng độ CO₂, O₂ hợp lý.

→ Không có hộp gió hồi, chu trình này mất đi điểm trung chuyển và sẽ rò rỉ lưu lượng, gây mất cân bằng áp suất trong hệ thống.

Mối liên hệ với thiết bị điều hòa trung tâm

• AHU (Air Handling Unit): Hộp gió hồi giúp gom khí từ nhiều nhánh, đưa về AHU xử lý nhiệt và lọc trung tâm.
• FCU (Fan Coil Unit): Với hệ nhỏ hơn, hộp gió hồi đảm nhận việc gom khí từ từng phòng để tái sử dụng cục bộ.
• ERV/HRV (thu hồi năng lượng): Trong một số hệ thống thông gió hiện đại, hộp gió hồi còn kết nối với bộ thu hồi nhiệt để tối ưu năng lượng.

Kết nối vật lý và logic hệ thống

• Về vật lý: Hộp gió hồi nằm giữa miệng gió hồi và thiết bị xử lý khí, kết nối bằng ống gió mềm hoặc ống gió cứng.
• Về logic hệ thống: Là điểm điều tiết, phân phối khí hồi – nếu hệ thống có nhiều tầng hoặc nhiều vùng nhiệt độ khác nhau, hộp gió hồi có thể tích hợp van điều chỉnh hoặc damper motor.

Hiểu đúng về hộp gió hồi giúp nâng cao hiệu quả vận hành hệ thống điều hòa, giảm tiêu hao năng lượng và đảm bảo chất lượng không khí. Đây không chỉ là một bộ phận kỹ thuật, mà còn là yếu tố quan trọng trong thiết kế công trình tiết kiệm điện và thân thiện môi trường. Nếu bạn đang xây dựng hoặc cải tạo hệ thống HVAC, đừng xem nhẹ vai trò của hộp gió hồi – nó chính là “cửa ngõ” giúp khí được tuần hoàn hiệu quả và thông minh hơn.FAQ – Giải đáp về hộp gió hồi
