Tín hiệu công nghệ và vai trò truyền trạng thái thông tin

Vì vậy, tín hiệu không đồng nghĩa với bản thân đại lượng vật lý đang được quan sát. Nhiệt độ là trạng thái của đối tượng; điện áp, dòng điện, xung, ánh sáng hoặc một giá trị số đại diện cho nhiệt độ mới là tín hiệu được hệ thống sử dụng. Sự phân biệt này giúp hiểu đúng toàn bộ chuỗi đo lường, truyền thông tin, xử lý và điều khiển.

Tín hiệu công nghệ là gì trong một hệ thống?

Tín hiệu công nghệ là một đại lượng vật lý hoặc dạng biểu diễn có khả năng mang thông tin về trạng thái, sự kiện hoặc sự thay đổi của một bộ phận trong hệ thống công nghệ. Giá trị hay đặc điểm của tín hiệu được quy ước tương ứng với thông tin mà hệ thống cần truyền và xử lý.

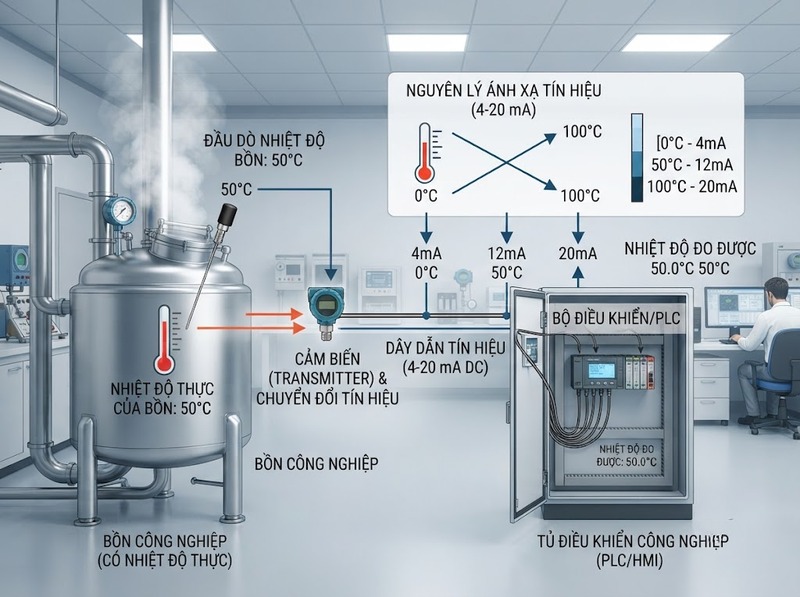

Ví dụ, cảm biến nhiệt độ có thể đo một quá trình từ 0–100°C nhưng bộ điều khiển không nhất thiết nhận trực tiếp “nhiệt độ”. Bộ chuyển đổi có thể ánh xạ khoảng đo đó sang tín hiệu dòng điện 4–20 mA. Nếu cấu hình tuyến tính, 4 mA có thể đại diện cho 0°C, 12 mA cho 50°C và 20 mA cho 100°C. Các giá trị nhiệt độ trong ví dụ này là thông tin trạng thái, còn dòng điện là phương tiện mang thông tin.

Cách biểu diễn phụ thuộc vào thiết kế hệ thống. Một công tắc hành trình có thể chỉ cần hai trạng thái để báo cơ cấu đã đến vị trí hay chưa, trong khi cảm biến áp suất cần một dải giá trị liên tục để thể hiện mức áp suất thay đổi.

Do đó, một tín hiệu chỉ có ý nghĩa khi tồn tại quan hệ xác định giữa giá trị tín hiệu và trạng thái mà nó đại diện. Cùng một điện áp hoặc dòng điện nhưng được dùng trong hai hệ thống có quy ước khác nhau có thể mang hai thông tin hoàn toàn khác nhau.

Tín hiệu mang thông tin trạng thái bằng cách nào?

Thông tin được mang bởi sự biến đổi có kiểm soát của một hoặc nhiều đặc tính của tín hiệu. Với tín hiệu điện, đặc tính đó có thể là điện áp, dòng điện, tần số hoặc chuỗi xung. Với tín hiệu quang, thông tin có thể được biểu diễn bằng cường độ hoặc các xung ánh sáng. Trong những hệ thống khác, áp suất khí nén hoặc chuyển động cơ học cũng có thể đóng vai trò tín hiệu.

Có hai cách biểu diễn trạng thái thường gặp.

Tín hiệu liên tục biểu diễn một đại lượng bằng giá trị thay đổi trong một dải. Chẳng hạn, mức dòng điện tăng dần theo nhiệt độ giúp hệ thống nhận biết không chỉ hai trạng thái “nóng” và “lạnh” mà cả các giá trị trung gian.

Tín hiệu rời rạc biểu diễn một số trạng thái xác định. Một cảm biến cửa có thể gửi trạng thái ON/OFF; hệ thống chỉ cần biết cửa đang đóng hay mở. Trong hệ thống số, thông tin phức tạp hơn được mã hóa thành chuỗi các trạng thái rời rạc để thiết bị xử lý theo quy tắc đã định.

Điểm quan trọng là tín hiệu không cần giống đại lượng gốc. Một cảm biến áp suất có thể biến áp lực cơ học thành tín hiệu điện; sau đó bộ chuyển đổi tương tự–số lại biến tín hiệu điện thành một giá trị số. Hình thức biểu diễn thay đổi qua từng bước nhưng thông tin về trạng thái cần được bảo toàn trong giới hạn sai số của hệ thống.

Hệ thống truyền tín hiệu từ cảm biến đến bộ xử lý ra sao?

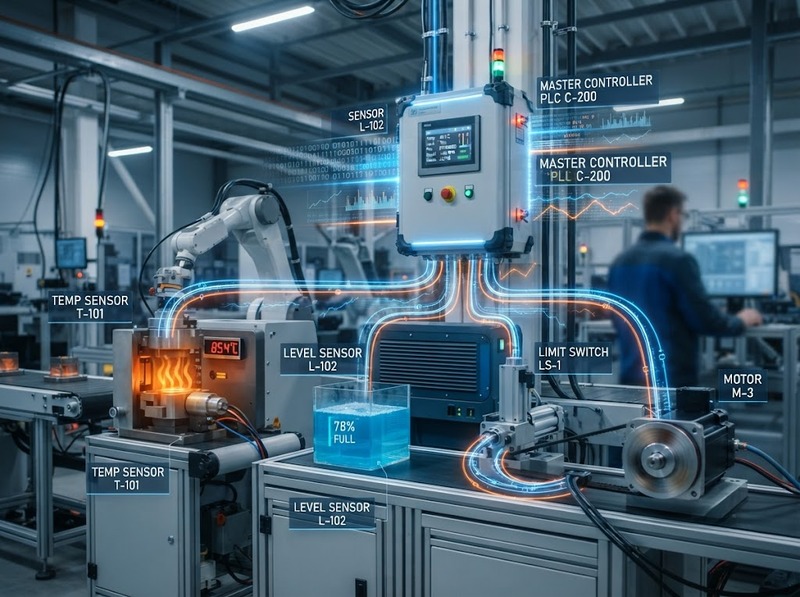

Chuỗi tín hiệu thường bắt đầu tại phần tử cảm nhận. Cảm biến tương tác với đại lượng cần theo dõi như nhiệt độ, ánh sáng, áp suất, vị trí hoặc tốc độ và tạo ra một đáp ứng tương ứng.

Đáp ứng ban đầu đôi khi chưa phù hợp để truyền trực tiếp. Tín hiệu có thể quá nhỏ, phi tuyến hoặc dễ bị nhiễu nên phải qua khâu điều hòa tín hiệu. Khâu này có thể khuếch đại, lọc, tuyến tính hóa hoặc chuyển tín hiệu sang một chuẩn giao tiếp phù hợp hơn.

Sau đó tín hiệu được truyền tới bộ xử lý qua dây dẫn, cáp truyền thông, sợi quang hoặc kết nối không dây tùy kiến trúc hệ thống. Trong tự động hóa công nghiệp, vòng dòng 4–20 mA là một dạng tín hiệu tương tự phổ biến vì thông tin được biểu diễn bằng dòng điện trong một khoảng xác định. Những hệ thống số có thể truyền dữ liệu theo khung và giao thức thay vì chỉ truyền một mức điện liên tục.

Quãng đường truyền không phải môi trường lý tưởng. Nhiễu điện từ, suy hao, tiếp xúc kém, điện trở đường dây hoặc lỗi giao tiếp đều có thể làm thông tin nhận được khác với thông tin ban đầu. Bởi vậy, hệ thống kỹ thuật thường kết hợp các biện pháp như lọc nhiễu, che chắn cáp, truyền vi sai, kiểm tra lỗi hoặc giới hạn giá trị hợp lệ.

Chuỗi cơ bản có thể hiểu là: trạng thái vật lý → cảm biến → tín hiệu → điều hòa và truyền → bộ xử lý. Mỗi khâu đều có thể thay đổi hình thức tín hiệu nhưng không được làm mất quan hệ cần thiết với trạng thái thực tế.

Bộ xử lý đọc và biến đổi tín hiệu như thế nào?

Bộ xử lý không chỉ “nhận” tín hiệu mà phải diễn giải nó theo quy tắc đã được thiết kế. Với tín hiệu tương tự, thiết bị đo giá trị điện và thường sử dụng bộ chuyển đổi tương tự–số để tạo ra dữ liệu số. Giá trị số sau đó được quy đổi về đại lượng công nghệ tương ứng.

Giả sử một bộ phát được cấu hình để 4–20 mA biểu diễn mức chất lỏng từ 0–10 m. Khi nhận khoảng 12 mA trong một quan hệ tuyến tính lý tưởng, bộ điều khiển có thể quy đổi thành khoảng 5 m. Chính phép ánh xạ giữa dải tín hiệu và dải đo khiến tín hiệu trở thành thông tin có ý nghĩa.

Với tín hiệu rời rạc, quá trình đơn giản hơn về mặt biểu diễn nhưng vẫn cần ngưỡng nhận biết. Hệ thống phải xác định mức nào được coi là trạng thái 0 và mức nào là trạng thái 1. Các ngưỡng điện áp cụ thể không giống nhau cho mọi thiết bị; chúng phụ thuộc chuẩn giao tiếp và thiết kế phần cứng.

Sau khi giải mã trạng thái, bộ xử lý có thể so sánh giá trị với điểm đặt hoặc điều kiện logic. Nếu nhiệt độ vượt giới hạn đã cấu hình, hệ thống có thể giảm công suất gia nhiệt. Nếu cảm biến xác nhận sản phẩm đã tới đúng vị trí, bộ điều khiển có thể phát lệnh cho cơ cấu tiếp theo hoạt động.

Như vậy, tín hiệu là mắt xích nối quá trình vật lý với logic xử lý. Bộ xử lý không tác động dựa trên đối tượng thực một cách trực tiếp mà dựa trên thông tin trạng thái đã được tín hiệu chuyển tới.

Những dạng tín hiệu công nghệ thường gặp và khác nhau ở đâu?

Tín hiệu tương tự biểu diễn trạng thái bằng một đại lượng biến đổi liên tục trong phạm vi làm việc. Điện áp 0–10 V và dòng điện 4–20 mA là những dạng thường gặp trong đo lường và tự động hóa. Ưu điểm của cách này là có thể biểu diễn trực tiếp một dải giá trị, nhưng độ chính xác thực tế còn phụ thuộc cảm biến, bộ chuyển đổi, nhiễu và sai số của toàn chuỗi đo.

Tín hiệu rời rạc phù hợp với các trạng thái như chạy/dừng, có/không hoặc đóng/mở. Nó không cần thể hiện mọi giá trị trung gian nếu nhiệm vụ điều khiển chỉ quan tâm đến một số trạng thái xác định.

Tín hiệu số sử dụng các giá trị rời rạc được mã hóa để truyền thông tin. Ngoài một giá trị đo, một bản tin số còn có thể chứa địa chỉ thiết bị, trạng thái chẩn đoán hoặc dữ liệu kiểm tra lỗi. Tuy nhiên, khả năng trao đổi chỉ tồn tại khi các thiết bị sử dụng cách mã hóa và giao thức tương thích.

Tín hiệu cũng có thể được phân loại theo môi trường mang tin như điện, quang, vô tuyến, khí nén hoặc cơ học. Việc chọn dạng nào phụ thuộc khoảng cách truyền, môi trường nhiễu, tốc độ yêu cầu, độ chính xác, độ tin cậy và cấu trúc của hệ thống.

Không có một dạng tín hiệu tối ưu cho mọi trường hợp. Một công tắc an toàn chỉ cần tín hiệu trạng thái rõ ràng, trong khi hệ đo nhiệt độ quá trình cần thể hiện được cả một dải giá trị. Mục đích của tín hiệu quyết định mức thông tin phải mang và cách hệ thống nên biểu diễn thông tin đó.

Khi nào tín hiệu bị sai lệch, nhiễu hoặc mất ý nghĩa?

Tín hiệu chỉ phản ánh đúng trạng thái khi toàn bộ chuỗi từ cảm biến đến bộ xử lý hoạt động trong các điều kiện đã thiết kế. Sai số có thể xuất hiện ngay tại cảm biến, trong quá trình biến đổi hoặc trên đường truyền.

Nhiễu có thể làm giá trị điện dao động dù đại lượng thực không thay đổi tương ứng. Suy hao hoặc điện trở tiếp xúc có thể ảnh hưởng đến một số phương thức truyền. Cảm biến đặt sai vị trí có thể tạo tín hiệu chính xác về mặt điện nhưng không phản ánh đúng trạng thái cần quan sát. Sai cấu hình dải đo lại khiến bộ xử lý diễn giải đúng tín hiệu nhưng quy đổi ra giá trị công nghệ sai.

Một trường hợp khác là tín hiệu vẫn tồn tại nhưng mất ngữ nghĩa vì bên gửi và bên nhận không dùng cùng quy ước. Chẳng hạn, nếu bộ phát được cấu hình một dải đo nhưng bộ điều khiển lại giả định một dải khác, giá trị nhận được sẽ không đại diện đúng trạng thái thực dù đường truyền không có lỗi.

Vì vậy, đánh giá chất lượng tín hiệu không thể chỉ kiểm tra xem “có điện áp” hay “có dữ liệu” hay không. Cần kiểm tra cả nguồn đo, dải tín hiệu, phép quy đổi, điều kiện truyền và quy tắc diễn giải. Đây cũng là lý do hệ thống công nghệ thường có hiệu chuẩn, kiểm tra giới hạn, chẩn đoán lỗi và các cơ chế phát hiện giá trị bất thường.

Hiểu tín hiệu theo cách này giúp phân biệt ba vấn đề thường bị gộp chung: trạng thái thực của đối tượng, tín hiệu đại diện cho trạng thái đó và dữ liệu mà bộ xử lý diễn giải từ tín hiệu. Sai lệch ở bất kỳ quan hệ nào giữa ba lớp đều có thể dẫn đến quyết định điều khiển không đúng.

Tín hiệu công nghệ là phương tiện mang thông tin về trạng thái giữa các bộ phận của một hệ thống. Cảm biến tạo hoặc biến đổi trạng thái thành tín hiệu, đường truyền đưa tín hiệu tới nơi cần sử dụng, còn bộ xử lý giải mã giá trị đó để giám sát hoặc đưa ra lệnh điều khiển. Tín hiệu có thể tồn tại dưới nhiều dạng, nhưng chỉ có giá trị khi quan hệ giữa tín hiệu và trạng thái được xác định rõ, được truyền đủ tin cậy và được bên nhận diễn giải đúng quy ước.
