Miệng gió hồi là bộ phận quan trọng trong hệ thống HVAC, có nhiệm vụ thu hồi không khí đã qua sử dụng và đưa trở lại hệ thống xử lý. Nói cách khác, đây là điểm hút không khí trong phòng để tái tuần hoàn hoặc thải ra ngoài. Việc hiểu rõ khái niệm miệng gió hồi giúp người thiết kế hệ thống dễ dàng cân bằng lưu lượng gió, duy trì chất lượng không khí và giảm năng lượng tiêu thụ.
Trong lưu thông không khí, thiết kế miệng gió hồi đúng chuẩn giữ vai trò cân bằng giữa gió cấp và gió hồi. Khi gió hồi được thu hút hiệu quả, áp suất trong phòng luôn ổn định, tránh hiện tượng tụ khí nóng hoặc lạnh. Ngoài ra, nó còn giúp duy trì độ sạch, ngăn chặn bụi và vi khuẩn lưu lại quá lâu trong không gian kín.
Miệng gió cấp thổi không khí mới hoặc đã xử lý vào phòng, trong khi miệng gió hồi hút không khí đã qua sử dụng. Sự kết hợp của hai bộ phận này tạo thành chu trình tuần hoàn khí kín. Nếu thiết kế miệng gió hồi không hợp lý, dù gió cấp mạnh cũng khó đảm bảo sự luân chuyển đều, dẫn đến hiệu quả điều hòa kém.

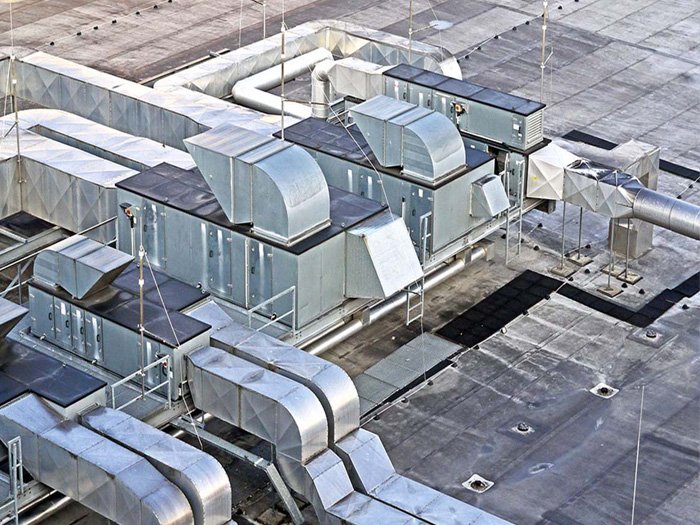

Theo các quy chuẩn HVAC, thiết kế miệng gió hồi cần tính toán lưu lượng sao cho cân bằng với lượng gió cấp. Phòng quá kín hoặc áp suất âm có thể gây hiện tượng khó thở, ngột ngạt. Do đó, tiêu chuẩn đặt ra là giữ áp suất phòng dao động trong ngưỡng cho phép để đảm bảo sự thoải mái và an toàn.
Kích thước miệng gió thường được xác định dựa trên diện tích phòng và lưu lượng khí cần xử lý. Miệng gió có thể dạng vuông, chữ nhật hoặc khe dài. Kích thước miệng gió hồi không phù hợp dễ gây ồn và giảm hiệu suất. Vì vậy, các kỹ sư thường áp dụng công thức tính tiết diện để đạt độ cân bằng giữa vận tốc gió và độ ồn.
Vật liệu dùng trong miệng gió hồi thường là nhôm, thép mạ kẽm hoặc vật liệu composite chống ăn mòn. Độ bền và khả năng chống ồn, chống bụi của vật liệu quyết định tuổi thọ của thiết bị và hiệu quả vận hành. Ngoài ra, vật liệu cũng cần đạt chuẩn về an toàn phòng cháy và thân thiện môi trường.
Trong căn hộ hoặc văn phòng nhỏ, bố trí miệng gió hồi thường đặt trên tường hoặc âm trần để tiết kiệm diện tích. Vị trí hợp lý là nơi ít bị che khuất, cách xa cửa sổ và nguồn nhiệt trực tiếp, giúp luồng khí hồi dễ dàng di chuyển.
Ở những không gian rộng như nhà xưởng, trung tâm thương mại hoặc tòa nhà cao tầng, thiết kế miệng gió hồi đòi hỏi sự phân bổ đồng đều tại nhiều điểm khác nhau. Điều này đảm bảo không có vùng “chết khí” và giúp hệ thống HVAC hoạt động ổn định. Bản vẽ thiết kế thường được mô phỏng 3D để kiểm tra hướng dòng khí.
Đối với môi trường yêu cầu kiểm soát vi khuẩn, bụi và chất gây ô nhiễm, miệng gió hồi cần lắp ở vị trí đảm bảo dòng khí di chuyển một chiều và tránh tái nhiễm chéo. Phòng sạch hoặc bệnh viện thường áp dụng quy chuẩn quốc tế như ISO 14644 để kiểm soát vị trí, lưu lượng và bộ lọc đi kèm miệng gió hồi.
Thiết kế miệng gió hồi âm trần là lựa chọn phổ biến trong các công trình dân dụng và văn phòng hiện nay. Ưu điểm chính là tính thẩm mỹ cao, tiết kiệm không gian và dễ dàng hòa hợp với nội thất. Ngoài ra, việc bố trí âm trần giúp phân bổ luồng gió đồng đều hơn, hạn chế hiện tượng khí tù đọng ở các góc phòng. Tuy nhiên, giải pháp này cần tính toán kỹ vị trí và tiết diện để đảm bảo lưu lượng gió hồi không bị suy giảm.
Trong nhiều công trình, vấn đề tiếng ồn từ hệ thống HVAC ảnh hưởng trực tiếp đến trải nghiệm người dùng. Do đó, giải pháp thiết kế miệng gió hồi giảm tiếng ồn thường kết hợp giữa việc sử dụng vật liệu tiêu âm, ống dẫn khí bọc cách âm và bố trí lưới lọc chống rung. Kỹ sư còn có thể điều chỉnh tiết diện và góc gió để giảm va chạm dòng khí, qua đó hạn chế tiếng rít khó chịu.
Một trong những tiêu chí quan trọng của thiết kế miệng gió hồi hiện đại là tối ưu tiêu thụ năng lượng. Việc bố trí miệng gió hợp lý giúp hệ thống giảm tải cho quạt hút, đồng thời kết hợp với cảm biến lưu lượng để điều chỉnh theo nhu cầu thực tế. Điều này không chỉ tiết kiệm chi phí vận hành mà còn đáp ứng tiêu chuẩn xanh trong ngành xây dựng.
Diện tích tiết diện của miệng gió hồi được tính dựa trên lưu lượng gió cần xử lý và vận tốc gió mong muốn. Công thức cơ bản:
Thiết kế miệng gió hồi cần cân đối giữa công suất dàn lạnh và nhu cầu lưu thông không khí. Lưu lượng gió hồi thường chiếm 70–80% tổng lưu lượng gió cấp. Công thức tính thường dựa vào BTU của điều hòa:
Hiện nay, kỹ sư HVAC có thể sử dụng các phần mềm hỗ trợ như Revit MEP, AutoCAD MEP hoặc Carrier HAP để tính toán thiết kế miệng gió hồi chính xác. Những công cụ này không chỉ cho phép xác định tiết diện, lưu lượng mà còn mô phỏng dòng khí, giúp tối ưu vị trí lắp đặt.
Bản vẽ CAD miệng gió hồi thể hiện chi tiết kích thước, vị trí và kết nối với ống gió hồi. Đây là tài liệu bắt buộc trong quá trình thi công để đảm bảo đúng chuẩn thiết kế. Các bản vẽ thường đi kèm ký hiệu kỹ thuật rõ ràng và ghi chú tiêu chuẩn lưu lượng.
Với sự hỗ trợ của phần mềm CFD, kỹ sư có thể tạo mô phỏng 3D luồng khí hồi, giúp dự đoán chính xác đường đi của không khí trong không gian. Việc này đặc biệt quan trọng với phòng sạch, nơi yêu cầu kiểm soát dòng khí một chiều và hạn chế tái nhiễm chéo.
Sau khi hoàn thiện mô phỏng, bước tiếp theo là phân tích hiệu suất thiết kế miệng gió hồi. Các phần mềm HVAC sẽ đưa ra chỉ số về vận tốc, áp suất và độ đồng đều lưu thông không khí. Từ đó, kỹ sư dễ dàng tinh chỉnh bản vẽ trước khi triển khai thi công thực tế.
Để nâng cao hiệu quả, nhiều nhà sản xuất đã phát triển miệng gió hồi bằng vật liệu cách âm và chống bụi. Đây là xu hướng giúp giảm tiếng ồn, ngăn cản bụi mịn và nâng cao tuổi thọ thiết bị.
Tự động hóa trong thiết kế miệng gió hồi ngày càng phổ biến, với cảm biến đo chất lượng không khí và bộ điều khiển lưu lượng tự động. Giải pháp này giúp hệ thống vận hành thông minh, tiết kiệm điện năng và nâng cao chất lượng môi trường sống.
Xu hướng thiết kế miệng gió hồi theo tiêu chuẩn xanh tập trung vào giảm tiêu thụ năng lượng, vật liệu thân thiện môi trường và mô hình vận hành bền vững. Điều này phù hợp với định hướng xây dựng công trình xanh và phát triển đô thị thông minh.
Tóm lại, thiết kế miệng gió hồi đóng vai trò trọng yếu trong việc cân bằng lưu lượng gió, nâng cao chất lượng không khí và tiết kiệm năng lượng. Từ các giải pháp hiện đại như âm trần, giảm ồn, tiết kiệm điện đến xu hướng ứng dụng công nghệ xanh, tất cả đều hướng tới hệ thống HVAC thông minh và bền vững. Để đạt hiệu quả tối ưu, cần kết hợp tiêu chuẩn kỹ thuật, phần mềm hỗ trợ và bản vẽ chi tiết trong từng công trình.FAQ
Có. Miệng gió hồi thường tích tụ bụi, nấm mốc và tạp chất, nếu không vệ sinh định kỳ sẽ làm giảm lưu lượng gió, ảnh hưởng đến chất lượng không khí và tăng tiêu thụ điện năng.
Không nên. Miệng gió cấp và miệng gió hồi có chức năng hoàn toàn khác nhau, việc thay thế sẽ phá vỡ cân bằng lưu thông khí, gây ra hiện tượng áp suất âm hoặc dư thừa trong phòng.
Có. Nếu miệng gió hồi thiết kế hoặc bố trí không hợp lý, dàn lạnh sẽ phải hoạt động nhiều hơn để duy trì nhiệt độ, từ đó giảm tuổi thọ và tăng chi phí bảo trì.
Nên lắp. Lưới lọc tại miệng gió hồi giúp ngăn bụi bẩn và tạp chất đi vào hệ thống, hạn chế tắc nghẽn ống gió và bảo vệ sức khỏe người sử dụng.
Có. Nếu kích thước hoặc lưu lượng không tính toán đúng chuẩn, miệng gió hồi có thể gây tiếng rít hoặc rung, ảnh hưởng đến sự thoải mái. Lựa chọn vật liệu và thiết kế chống ồn là giải pháp hiệu quả.
