Tụ điện là gì? Cấu tạo, nguyên lý, ứng dụng và phân loại tụ điện

Tụ điện là gì và hoạt động ra sao?

Tụ điện là gì?

Tụ điện là linh kiện điện tử thụ động có khả năng tích trữ điện tích và năng lượng dưới dạng điện trường. Đây là một trong những linh kiện xuất hiện nhiều nhất trên các bo mạch điện tử, từ thiết bị dân dụng đến hệ thống công nghiệp.

Về bản chất, tụ điện gồm hai bản cực dẫn điện đặt gần nhau và được ngăn cách bởi một lớp cách điện gọi là điện môi. Khi có điện áp đặt vào hai bản cực, điện tích sẽ được tích lũy và lưu giữ bên trong tụ.

Có thể hình dung đơn giản, tụ điện giống như một "bình chứa điện tích". Khi được nạp điện, tụ lưu trữ năng lượng; khi cần thiết, năng lượng này sẽ được giải phóng trở lại mạch điện.

Nhờ đặc tính này, tụ điện được sử dụng rộng rãi trong lọc nguồn, chống nhiễu, ghép tín hiệu, tạo trễ thời gian và hỗ trợ khởi động động cơ điện.

Điện dung và đơn vị đo của tụ điện

Khả năng tích trữ điện tích của tụ được gọi là điện dung, ký hiệu là C. Đơn vị đo điện dung là Farad (F).

Công thức cơ bản:

C = Q / U

Trong đó:

• C là điện dung
• Q là điện tích lưu trữ
• U là điện áp giữa hai bản cực

Trên thực tế, đơn vị Farad khá lớn nên các tụ điện thông dụng thường được ghi theo các đơn vị nhỏ hơn:

• microfarad (µF)
• nanofarad (nF)
• picofarad (pF)

Ví dụ:

• 1 µF = 1.000 nF
• 1 nF = 1.000 pF

Điện dung càng lớn thì lượng điện tích mà tụ có thể lưu trữ ở cùng một mức điện áp càng nhiều. Đây là lý do các mạch nguồn thường sử dụng tụ có điện dung lớn, trong khi các mạch cao tần thường dùng tụ có điện dung nhỏ.

Tụ điện lưu trữ năng lượng như thế nào?

Khi kết nối với nguồn điện một chiều, electron sẽ tập trung nhiều hơn trên một bản cực và thiếu hụt ở bản cực còn lại. Sự chênh lệch điện tích này tạo ra một điện trường trong lớp điện môi.

Chính điện trường này là nơi năng lượng được lưu trữ.

Năng lượng của tụ điện được xác định theo công thức:

W = 1/2 × C × U²

Trong đó:

• W là năng lượng lưu trữ
• C là điện dung
• U là điện áp trên tụ

Từ công thức có thể thấy:

• Điện áp tăng thì năng lượng tăng rất nhanh.
• Điện dung lớn giúp lưu trữ được nhiều năng lượng hơn.
• Tụ dung lượng lớn phù hợp với các mạch nguồn và mạch lưu điện.

Trong thực tế, nguyên lý lưu trữ năng lượng của tụ điện được ứng dụng trong đèn flash máy ảnh, nguồn dự phòng, bộ lưu điện mini, hệ thống điện tử ô tô và nhiều thiết bị điện tử hiện đại.

Cấu tạo tụ điện gồm những gì?

Hai bản cực và lớp điện môi

Mặc dù có nhiều chủng loại khác nhau, cấu tạo cơ bản của tụ điện luôn gồm ba thành phần chính:

• Hai bản cực dẫn điện
• Lớp điện môi cách điện
• Chân kết nối với mạch điện

Hai bản cực thường được chế tạo từ nhôm, bạc hoặc màng kim loại mỏng. Nằm giữa hai bản cực là lớp điện môi có nhiệm vụ cách điện nhưng vẫn cho phép hình thành điện trường để tích trữ năng lượng.

Tùy từng loại tụ, vật liệu điện môi có thể là:

• Gốm
• Giấy
• Mica
• Nhựa film
• Oxide nhôm
• Oxide tantalum

Đặc tính của lớp điện môi ảnh hưởng trực tiếp đến khả năng làm việc của tụ như điện dung, điện áp chịu đựng, độ ổn định nhiệt và tuổi thọ linh kiện.

Những yếu tố quyết định điện dung

Giá trị điện dung của tụ điện không phải ngẫu nhiên mà phụ thuộc vào cấu tạo vật lý của nó.

Ba yếu tố quan trọng nhất gồm:

• Diện tích bản cực
• Khoảng cách giữa hai bản cực
• Hằng số điện môi của vật liệu cách điện

Công thức mô tả mối quan hệ này là:

C = ε × S / d

Trong đó:

• ε là hằng số điện môi
• S là diện tích bản cực
• d là khoảng cách giữa hai bản cực

Từ công thức trên có thể rút ra:

• Bản cực càng lớn thì điện dung càng cao.
• Khoảng cách giữa hai bản cực càng nhỏ thì điện dung càng tăng.
• Điện môi có chất lượng càng tốt thì khả năng tích điện càng lớn.

Đây là nguyên lý nền tảng được áp dụng trong thiết kế các loại tụ điện hiện đại.

Vì sao tụ nhỏ vẫn có điện dung lớn?

Nhiều người thắc mắc vì sao một số tụ điện có kích thước rất nhỏ nhưng vẫn sở hữu điện dung lớn.

Nguyên nhân nằm ở công nghệ chế tạo hiện đại. Các nhà sản xuất có thể:

• Xếp chồng nhiều lớp điện môi siêu mỏng
• Tăng diện tích bản cực bằng cấu trúc nhiều lớp
• Sử dụng vật liệu điện môi có hằng số điện môi cao

Ví dụ điển hình là tụ gốm đa lớp (MLCC). Bên trong linh kiện nhỏ gọn này có thể chứa hàng chục đến hàng trăm lớp điện môi và bản cực được xếp xen kẽ.

Nhờ đó, tụ vẫn đạt điện dung cao trong khi kích thước rất nhỏ, phù hợp với smartphone, laptop, thiết bị IoT và các bo mạch điện tử mật độ cao.

Nguyên lý nạp xả của tụ điện

Tụ điện trong mạch điện một chiều

Trong mạch điện một chiều (DC), tụ điện không cho dòng điện đi qua liên tục như điện trở. Thay vào đó, tụ chỉ cho dòng điện xuất hiện trong quá trình nạp hoặc xả điện.

Khi vừa cấp nguồn:

• Tụ bắt đầu tích điện.
• Dòng điện chạy vào tụ để nạp điện.
• Điện áp trên tụ tăng dần theo thời gian.

Khi điện áp trên tụ gần bằng điện áp nguồn:

• Dòng nạp giảm dần.
• Tụ đạt trạng thái nạp đầy.
• Dòng điện gần như bằng 0.

Lúc này, tụ hoạt động tương tự một mạch hở.

Đặc tính này giúp tụ điện được ứng dụng trong nhiều mạch điện tử như:

• Mạch tạo trễ thời gian
• Mạch reset nguồn
• Mạch lưu điện tạm thời
• Mạch lọc nguồn DC

Người mới học có thể ghi nhớ đơn giản: dòng điện một chiều chỉ xuất hiện khi tụ đang nạp hoặc đang xả điện.

Tụ điện trong mạch điện xoay chiều

Khác với nguồn DC, điện áp trong mạch điện xoay chiều (AC) liên tục thay đổi biên độ và đổi chiều.

Do đó, tụ điện luôn ở trạng thái nạp rồi xả liên tục theo chu kỳ điện áp. Chính hiện tượng này tạo cảm giác như dòng điện có thể đi qua tụ.

Thực tế:

• Electron không xuyên qua lớp điện môi.
• Điện trường trong tụ liên tục biến thiên.
• Dòng điện xuất hiện do quá trình nạp xả liên tục.

Nhờ đặc tính này, tụ điện có khả năng:

• Cho tín hiệu AC đi qua.
• Chặn thành phần DC.
• Hỗ trợ truyền tín hiệu giữa các tầng khuếch đại.
• Lọc nhiễu và xử lý tín hiệu cao tần.

Đây là nguyên lý nền tảng trong các mạch âm thanh, truyền thông và nguồn xung hiện đại.

Dung kháng ảnh hưởng thế nào đến dòng điện?

Khả năng cản trở dòng điện xoay chiều của tụ được gọi là dung kháng, ký hiệu là Xc.

Công thức tính:

Xc = 1 / (2πfC)

Trong đó:

• Xc là dung kháng
• f là tần số
• C là điện dung

Từ công thức có thể thấy:

• Tần số càng cao thì dung kháng càng nhỏ.
• Điện dung càng lớn thì dung kháng càng nhỏ.
• Dung kháng nhỏ giúp dòng AC đi qua dễ dàng hơn.

Ví dụ:

• Tụ điện dễ cho tín hiệu cao tần đi qua.
• Tụ điện cản tín hiệu tần số thấp tốt hơn.
• Tụ điện thường được dùng để lọc nhiễu cao tần trong mạch điện tử.

Hiểu rõ dung kháng giúp người học dễ dàng phân tích các mạch lọc, mạch cộng hưởng và mạch xử lý tín hiệu.

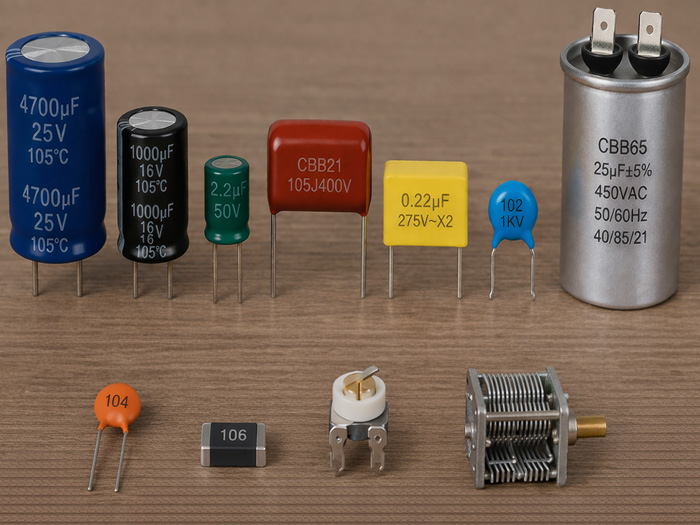

Các loại tụ điện phổ biến hiện nay

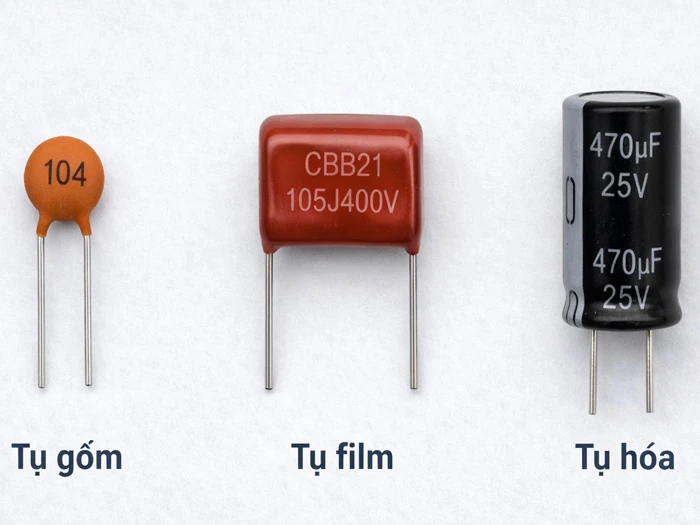

Tụ gốm và phạm vi sử dụng

Tụ gốm sử dụng vật liệu gốm làm lớp điện môi. Đây là loại tụ có kích thước nhỏ, giá thành thấp và xuất hiện rất phổ biến trên các bo mạch điện tử.

Ưu điểm nổi bật:

• Kích thước nhỏ gọn.
• Giá thành thấp.
• Đáp ứng tốt ở tần số cao.
• Tuổi thọ cao.

Ứng dụng thường gặp:

• Chống nhiễu nguồn.
• Tụ bypass cho IC.
• Mạch RF.
• Thiết bị viễn thông.
• Mạch điều khiển số.

Nếu quan sát bo mạch điện tử hiện đại, người dùng sẽ thấy số lượng tụ gốm thường nhiều hơn bất kỳ loại tụ nào khác.

Tụ film và ưu điểm nổi bật

Tụ film sử dụng màng nhựa làm điện môi. Loại tụ này được đánh giá cao nhờ độ ổn định và độ chính xác tốt.

Ưu điểm:

• Sai số thấp.
• Độ ổn định nhiệt cao.
• Tổn hao thấp.
• Tuổi thọ dài.

Nhờ các đặc tính trên, tụ film thường được sử dụng trong:

• Mạch âm thanh chất lượng cao.
• Mạch cộng hưởng.
• Bộ lọc AC.
• Mạch inverter.
• Thiết bị công nghiệp.

Trong các ứng dụng yêu cầu độ chính xác cao hoặc hoạt động lâu dài, tụ film thường được ưu tiên hơn tụ hóa.

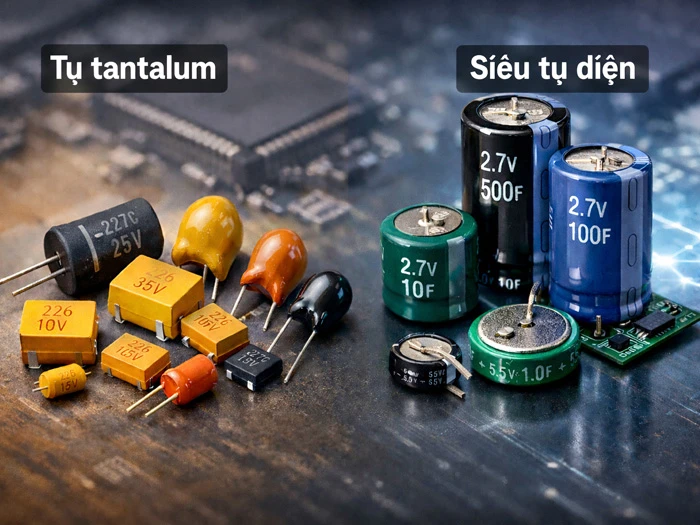

Tụ hóa, tụ tantalum và siêu tụ điện

Tụ hóa là loại tụ có điện dung lớn nhất trong nhóm tụ điện thông dụng. Đặc điểm dễ nhận biết là có cực âm và cực dương rõ ràng.

Ưu điểm:

• Điện dung lớn.
• Giá thành hợp lý.
• Phù hợp cho mạch nguồn.

Ứng dụng:

• Lọc nguồn sau chỉnh lưu.
• Giảm sụt áp tức thời.
• Mạch khuếch đại công suất.

Tụ tantalum có điện dung cao trong kích thước nhỏ gọn.

Đặc điểm nổi bật:

• ESR thấp.
• Độ ổn định tốt.
• Kích thước nhỏ.

Loại tụ này thường xuất hiện trong laptop, smartphone, thiết bị y tế và các mạch nguồn DC-DC.

Siêu tụ điện (supercapacitor) là nhóm tụ có điện dung cực lớn, từ vài farad đến hàng nghìn farad.

Ưu điểm:

• Nạp xả rất nhanh.
• Chu kỳ sử dụng cao.
• Lưu trữ năng lượng tạm thời hiệu quả.

Ứng dụng phổ biến gồm xe điện, UPS mini, thiết bị IoT và các hệ thống lưu trữ năng lượng ngắn hạn.

Thông số kỹ thuật cần hiểu khi chọn tụ

Điện áp định mức và dung sai

Khi lựa chọn tụ điện, hai thông số cần kiểm tra đầu tiên là điện áp định mức và dung sai điện dung.

Điện áp định mức là mức điện áp tối đa mà tụ có thể làm việc an toàn trong thời gian dài. Nếu vượt quá giá trị này, tụ có thể bị rò điện, suy giảm tuổi thọ hoặc hỏng hoàn toàn.

Trong thực tế, nên chọn tụ có điện áp định mức cao hơn điện áp làm việc khoảng 20–50%.

Ví dụ:

• Mạch 5V nên dùng tụ 10V hoặc 16V.
• Mạch 12V nên dùng tụ 16V hoặc 25V.
• Mạch 24V nên dùng tụ 35V hoặc cao hơn.

Bên cạnh đó, dung sai tụ điện cho biết mức sai lệch giữa giá trị thực tế và giá trị ghi trên thân tụ.

Ví dụ:

• Tụ 100µF ±10% có thể có giá trị thực từ 90µF đến 110µF.

Đối với mạch lọc nguồn, sai số thường không quá quan trọng. Tuy nhiên, trong các mạch dao động hoặc cộng hưởng, dung sai nhỏ sẽ giúp mạch hoạt động ổn định hơn.

ESR là gì?

ESR (Equivalent Series Resistance) là điện trở nội tại tồn tại bên trong tụ điện.

Mặc dù tụ được xem là linh kiện lưu trữ năng lượng, nhưng trên thực tế luôn tồn tại một mức điện trở ký sinh nhất định.

ESR thấp mang lại nhiều lợi ích:

• Lọc nguồn hiệu quả hơn.
• Giảm phát nhiệt.
• Tăng khả năng chịu dòng ripple.
• Kéo dài tuổi thọ linh kiện.

Thông số này đặc biệt quan trọng trong nguồn xung, mainboard máy tính, bộ nguồn adapter, mạch inverter và thiết bị âm thanh công suất lớn.

Nhiều trường hợp tụ vẫn còn đúng điện dung nhưng ESR đã tăng cao khiến thiết bị hoạt động chập chờn hoặc khó khởi động.

Nhiệt độ làm việc và tuổi thọ tụ điện

Nhiệt độ là yếu tố ảnh hưởng rất lớn đến độ bền của tụ điện, đặc biệt là tụ hóa.

Các mức nhiệt độ phổ biến trên thị trường gồm:

• 85°C
• 105°C
• 125°C

Nguyên tắc chung là nhiệt độ làm việc càng thấp thì tuổi thọ tụ càng cao.

Trong các thiết bị sinh nhiệt lớn như bộ nguồn máy tính, bộ sạc công suất cao, biến tần và bộ điều khiển động cơ, nên ưu tiên các loại tụ chịu nhiệt tốt để hạn chế hiện tượng khô điện phân và suy giảm điện dung theo thời gian.

Ứng dụng và cách kiểm tra tụ điện

Tụ điện được ứng dụng ở đâu?

Nhờ khả năng lưu trữ và giải phóng năng lượng nhanh, tụ điện xuất hiện trong hầu hết các thiết bị điện và điện tử hiện nay.

Một số ứng dụng phổ biến gồm:

Lọc nguồn điện:

• San phẳng điện áp sau chỉnh lưu.
• Giảm gợn sóng nguồn DC.
• Ổn định điện áp cấp cho linh kiện.

Ghép tín hiệu:

• Chặn thành phần DC.
• Cho tín hiệu AC đi qua.
• Bảo vệ các tầng khuếch đại.

Chống nhiễu:

• Triệt nhiễu cao tần.
• Ổn định nguồn cấp cho IC.
• Hạn chế xung điện áp bất thường.

Khởi động động cơ:

• Tạo lệch pha cho motor một pha.
• Tăng mô-men khởi động.
• Cải thiện hiệu suất vận hành.

Lưu trữ năng lượng:

• Đèn flash máy ảnh.
• Bộ lưu điện mini.
• Xe điện.
• Hệ thống nguồn dự phòng.

Có thể nói, rất khó tìm thấy một thiết bị điện tử hiện đại không sử dụng tụ điện.

Dấu hiệu nhận biết tụ điện bị hỏng

Sau thời gian dài sử dụng, tụ điện có thể bị lão hóa hoặc hỏng hóc.

Một số dấu hiệu thường gặp gồm:

• Tụ bị phồng đầu.
• Rò rỉ dung dịch điện phân.
• Cháy hoặc đổi màu chân tụ.
• Điện dung suy giảm.
• ESR tăng bất thường.

Khi tụ hỏng, thiết bị thường xuất hiện các triệu chứng như:

• Nguồn khó khởi động.
• Máy tự khởi động lại.
• Màn hình nhấp nháy.
• Âm thanh bị rè.
• Động cơ hoạt động yếu hoặc rung bất thường.

Đây là những lỗi rất phổ biến trên nguồn máy tính, tivi, màn hình LCD, bộ sạc và nhiều thiết bị điện tử lâu năm.

Cách đo và kiểm tra tụ điện cơ bản

Người dùng có thể kiểm tra tụ điện bằng nhiều phương pháp khác nhau tùy loại thiết bị đo đang có.

Đo điện dung:

• Xả điện trong tụ trước khi kiểm tra.
• Tháo tụ khỏi mạch nếu cần độ chính xác cao.
• Sử dụng đồng hồ có chức năng đo capacitance.
• So sánh kết quả với giá trị danh định.

Đo bằng thang điện trở:

• Kim hoặc giá trị điện trở tăng rồi giảm cho thấy tụ còn khả năng nạp xả.
• Giá trị luôn bằng 0Ω thường là dấu hiệu tụ bị chập.
• Giá trị không thay đổi có thể là tụ bị đứt hoặc mất điện dung.

Đo ESR:

• Sử dụng đồng hồ ESR chuyên dụng.
• Kiểm tra được tình trạng lão hóa của tụ.
• Cho kết quả chính xác hơn đối với tụ nguồn.

Trong thực tế sửa chữa điện tử, đo ESR thường là phương pháp hiệu quả nhất để phát hiện những tụ điện đã suy giảm chất lượng nhưng chưa xuất hiện dấu hiệu hư hỏng bên ngoài.

Tụ điện là linh kiện điện tử quan trọng với khả năng tích trữ và giải phóng năng lượng dưới dạng điện trường. Từ lọc nguồn, chống nhiễu, ghép tín hiệu đến khởi động động cơ và lưu trữ năng lượng, tụ điện đều giữ vai trò thiết yếu trong nhiều hệ thống điện – điện tử. Khi hiểu rõ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật và đặc điểm từng loại tụ, người dùng sẽ dễ dàng lựa chọn linh kiện phù hợp, phân tích mạch chính xác và nâng cao hiệu quả sửa chữa, vận hành thiết bị.
