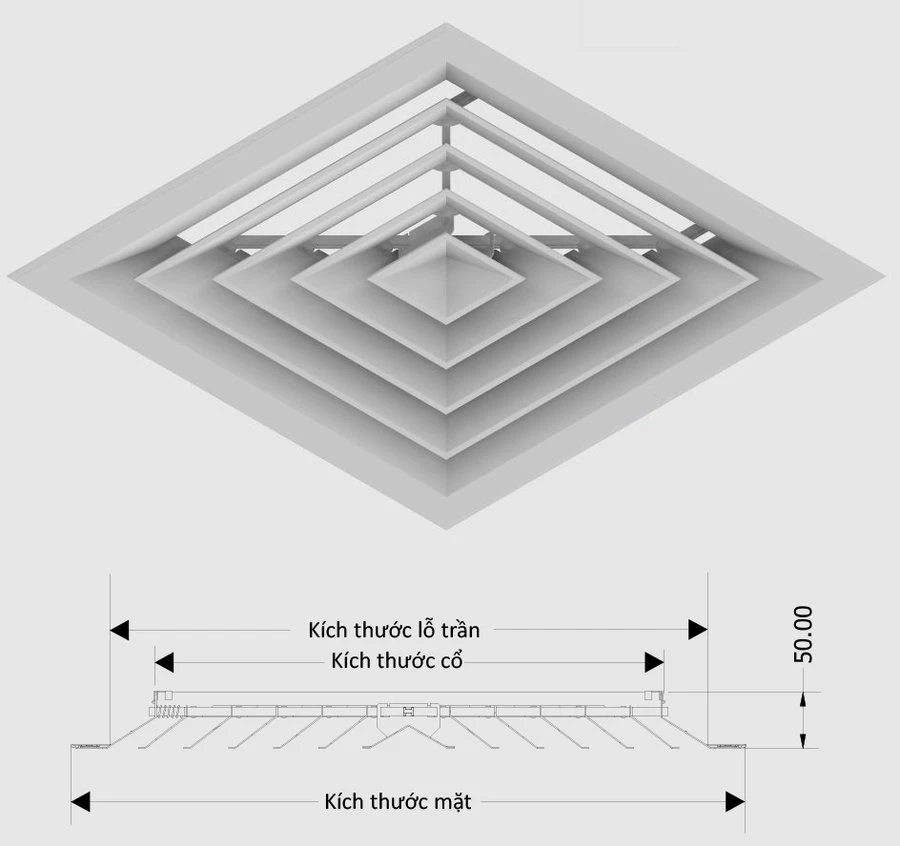

Cách chọn kích thước miệng gió hồi theo diện tích và lưu lượng khí

Tại sao cần chọn đúng kích thước miệng gió hồi

Có thể bạn không để ý, nhưng việc chọn sai kích thước miệng gió hồi là nguyên nhân hàng đầu gây ra tình trạng điều hòa hoạt động kém hiệu quả, phát tiếng ồn khó chịu hoặc tạo cảm giác “ngộp” trong không gian kín. Nhiều kỹ sư cơ điện (MEP) mới vào nghề thường đánh giá thấp vai trò của miệng gió hồi, trong khi đây là yếu tố then chốt để đảm bảo cân bằng lưu lượng khí và hiệu suất toàn hệ thống HVAC.

Khi chọn đúng kích thước, hệ thống sẽ:

• Duy trì áp suất không khí ổn định giữa các phòng.
• Tối ưu hóa lưu thông không khí, giảm tiêu hao điện năng.
• Hạn chế hiện tượng “gió hút mạnh” hoặc “gió đảo chiều” gây khó chịu.
• Tăng tuổi thọ thiết bị nhờ giảm áp suất dư thừa.

Ngược lại, nếu kích thước miệng gió hồi quá nhỏ so với lưu lượng gió hồi cần thiết, sẽ dẫn đến:

• Tăng vận tốc gió qua miệng → gây tiếng ồn lớn.
• Tạo áp suất âm trong phòng → ảnh hưởng đến cảm giác và chất lượng không khí.
• Làm điều hòa chạy quá tải → tiêu tốn điện năng, giảm độ bền.

Ngược lại, kích thước quá lớn lại gây mất thẩm mỹ, tốn kém và có thể gây nhiễu loạn luồng khí nếu không được tính toán đúng.

Vì vậy, việc tính đúng kích thước miệng gió hồi ngay từ đầu không chỉ là yêu cầu kỹ thuật, mà còn là giải pháp tối ưu vận hành lâu dài cho toàn bộ công trình.

Những yếu tố ảnh hưởng đến kích thước miệng gió hồi

Trước khi xác định kích thước miệng gió hồi chính xác, cần hiểu rõ các yếu tố ảnh hưởng trực tiếp đến lựa chọn này. Việc tính toán không chỉ dựa vào cảm tính hay "kích thước đại khái", mà cần có hệ số kỹ thuật cụ thể làm cơ sở.

Dưới đây là những yếu tố quyết định:

1. Lưu lượng gió hồi yêu cầu (CFM hoặc m³/h)

Đây là yếu tố cốt lõi. Miệng gió phải có diện tích đủ lớn để đáp ứng lưu lượng gió mà hệ thống yêu cầu mà không gây ra vận tốc quá cao gây ồn. Thông thường, lưu lượng gió được xác định theo diện tích phòng và công suất điều hòa.

2. Diện tích và thể tích phòng

Phòng lớn cần lưu lượng gió hồi cao hơn, đồng nghĩa với kích thước miệng gió lớn hơn. Tuy nhiên, cũng cần xét đến chiều cao trần để tránh thiết kế thiếu chính xác.

3. Tốc độ gió cho phép tại miệng gió

Tốc độ gió tiêu chuẩn khuyến nghị tại miệng gió hồi thường nằm trong khoảng 2,5 – 5 m/s. Tốc độ càng thấp thì cần miệng gió càng lớn (để tránh tiếng ồn và tăng thoải mái).

4. Hình dạng miệng gió

Miệng gió hồi có thể là dạng vuông, chữ nhật hoặc tròn. Mỗi hình dạng có khả năng phân phối gió và hạn chế tiếng ồn khác nhau. Hình vuông thường dễ tính và phổ biến hơn.

5. Vị trí lắp đặt (trần, tường, sàn)

Tùy theo không gian, vị trí miệng gió cũng ảnh hưởng đến hướng gió và hiệu quả hút hồi. Miệng gió đặt thấp có thể cần diện tích nhỏ hơn so với miệng gió trần do hỗ trợ hút khí nóng từ trên cao.

6. Hệ thống ống gió và áp suất tĩnh

Nếu hệ thống có trở lực lớn (ống dài, nhiều co), thì áp suất cần thiết sẽ cao hơn → ảnh hưởng đến tốc độ và diện tích cần thiết của miệng gió hồi.

7. Yêu cầu thẩm mỹ & điều kiện thi công

Trong một số công trình như biệt thự, văn phòng cao cấp, thẩm mỹ miệng gió là yếu tố không thể bỏ qua. Điều này có thể giới hạn kích thước hoặc yêu cầu thiết kế miệng gió riêng.

→ Việc nắm rõ từng yếu tố trên sẽ giúp bạn đưa ra quyết định chính xác và tối ưu, tránh những lỗi chọn sai kích thước gây ảnh hưởng lâu dài đến toàn bộ hệ thống thông gió.

Công thức & cách tính kích thước miệng gió hồi

Khi tính kích thước miệng gió hồi, nhiều người thường chỉ nhìn vào diện tích miệng gió sẵn có hoặc sử dụng thông số mẫu theo cảm tính. Tuy nhiên, để đảm bảo tính chính xác và hiệu quả hệ thống HVAC, việc tính toán cần dựa vào công thức kỹ thuật cụ thể. Dưới đây là quy trình từng bước giúp bạn thực hiện điều đó.

1. Xác định lưu lượng gió hồi (Q)

Trước tiên, bạn cần tính được lưu lượng gió hồi cần thiết cho không gian. Có thể dùng công thức đơn giản:

Q = A × ACH × 3600

Trong đó:

• Q = Lưu lượng gió hồi (m³/h)
• A = Thể tích phòng = dài × rộng × cao (m³)
• ACH = Số lần thay đổi không khí/giờ (air changes per hour), thường từ 4–10 tùy loại phòng.

Ví dụ: Phòng 5×4×3m, ACH = 6 → Q = 5×4×3×6×3600 = 129600 m³/h

(đơn vị này sẽ chia nhỏ nếu hệ thống có nhiều miệng gió)

2. Chọn vận tốc gió tại miệng (V)

Theo khuyến nghị thiết kế HVAC:

• Miệng gió hồi: tốc độ tối ưu 2,5–5 m/s
• Chọn mức trung bình: V = 3,5 m/s

3. Tính diện tích miệng gió (S)

Công thức:

S = Q / (V × 3600) → đơn vị m²

Cùng ví dụ trên ta có:

• Q = 129600 m³/h → Q = 36 m³/s
• V = 3,5 m/s → S = 36 / 3,5 = ~10,28 m²

(Trong thực tế, con số này có thể được chia nhỏ nếu dùng nhiều miệng gió hồi)

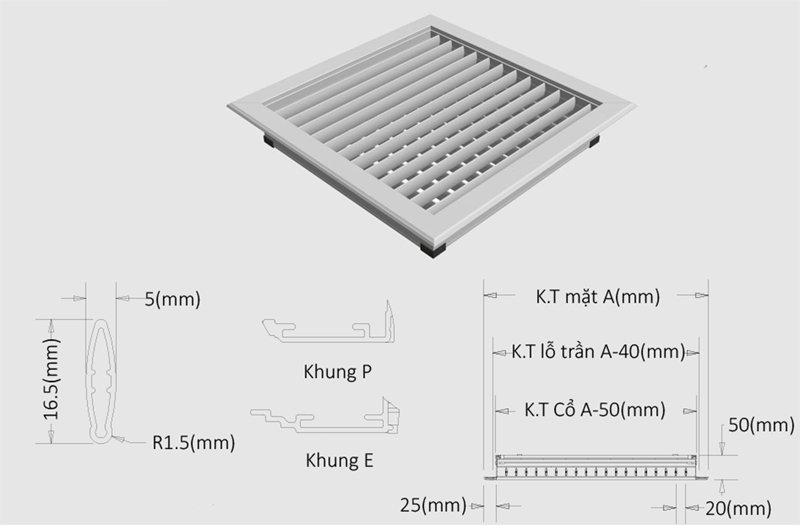

4. Bảng quy đổi diện tích sang kích thước chuẩn

Ví dụ cần 0,24 m² → chọn miệng gió 400×600 mm (0,24 m²). Bạn có thể tham khảo bảng quy đổi dưới đây:

Chú ý: luôn chọn kích thước lớn hơn diện tích tính được để tránh vượt vận tốc gió.

Ví dụ minh họa chọn kích thước theo diện tích & lưu lượng

Để giúp bạn hình dung rõ hơn cách áp dụng công thức, dưới đây là các tình huống thực tế trong chọn kích thước miệng gió hồi, áp dụng cho hệ thống điều hòa dân dụng hoặc văn phòng tiêu chuẩn.

Trường hợp 1 – Phòng ngủ 20m², cao 3m

• Diện tích: 20 m² → Thể tích = 20×3 = 60 m³
• ACH (phòng ngủ): chọn mức 5
• Q = 60 × 5 × 3600 = 108000 m³/h → 30 m³/s
• V = 3,5 m/s → S = 30 / 3,5 = ~8,57 m²

→ Chọn 1 miệng gió 500×500 (0,25 m²) hoặc 2 miệng gió 400×400 (0,16 m² mỗi cái)

Trường hợp 2 – Văn phòng 50m², cao 3,2m

• Thể tích = 50 × 3,2 = 160 m³
• ACH văn phòng = 6
• Q = 160 × 6 × 3600 = 345600 m³/h → 96 m³/s
• V = 4 m/s → S = 96 / 4 = 24 m²

→ Sử dụng 2 miệng gió 600×600 (0,36 m² mỗi cái) hoặc miệng tròn ∅800mm tùy thiết kế

Trường hợp 3 – Phòng họp kín 30m², cao 2.8m

• Thể tích = 84 m³
• ACH cần cao hơn: 8 (do không gian kín, nhiều người)
• Q = 84 × 8 × 3600 = 241920 m³/h → 67,2 m³/s
• V = 3 m/s → S = 67,2 / 3 = 22,4 m²

→ Nên dùng ít nhất 2 miệng gió hồi, kích thước lớn như 600×800 mm (0,48 m²) mỗi cái

Lưu ý khi áp dụng:

• Luôn tính dư diện tích 10–15% để dự phòng trở lực trong ống gió.
• Với hệ thống điều hòa multi-split, có thể chọn miệng gió hồi dạng lưới nghiêng không cánh để giảm tổn thất áp.
• Kiểm tra vận tốc thực tế bằng thiết bị đo để đảm bảo đúng thông số thiết kế.

Các lỗi thường gặp khi chọn miệng gió hồi

Nhiều hệ thống HVAC gặp sự cố không phải do thiết bị chính, mà bắt nguồn từ các chi tiết nhỏ như miệng gió hồi. Việc chọn sai kích thước miệng gió hồi không chỉ làm giảm hiệu suất vận hành, mà còn gây ra hậu quả lâu dài như tiêu tốn năng lượng, hỏng hóc quạt gió, và trải nghiệm người dùng tệ. Dưới đây là những sai lầm điển hình mà bạn cần tránh:

Dùng kích thước quá nhỏ so với lưu lượng

Đây là lỗi phổ biến nhất, thường do thiết kế sơ sài hoặc chủ quan. Khi miệng gió hồi nhỏ hơn diện tích cần thiết:

• Gió bị hút mạnh, gây tiếng ồn lớn.
• Tăng áp suất âm → điều hòa phải hoạt động quá tải.
• Không khí lưu thông không đều → giảm chất lượng không gian.

→ Giải pháp: Tính toán chính xác lưu lượng, chọn kích thước đảm bảo tốc độ gió tối đa không vượt quá 5 m/s.

Không kiểm tra tốc độ gió thực tế

Dù thiết kế đúng, nhưng khi lắp đặt, các yếu tố như khúc cua ống, co nối, bụi bẩn… làm thay đổi tốc độ gió thực tế. Nhiều người bỏ qua bước kiểm tra vận tốc tại miệng gió dẫn đến:

• Miệng gió thiết kế đúng, nhưng hiệu suất kém.
• Không khí hồi không đủ → phòng có cảm giác ngộp, khó thở.

→ Giải pháp: Dùng thiết bị đo gió tại miệng hồi sau khi lắp đặt. Nếu vượt mức, cần thay đổi kích thước hoặc tăng số lượng miệng gió.

Chọn sai vị trí lắp đặt

Không chỉ kích thước, vị trí miệng gió hồi cũng quyết định đến hiệu quả. Những lỗi điển hình:

• Lắp gần nguồn nhiệt → gió hút nóng, điều hòa làm việc kém.
• Lắp đối diện miệng cấp → tạo vòng lặp khí ngắn, không tuần hoàn.
• Lắp sát trần thấp mà chọn miệng tròn → mất cân bằng gió.

→ Giải pháp: Lắp miệng gió hồi ở vị trí hút được khí nóng tụ cao (nếu trần cao) hoặc góc xa nguồn cấp khí.

Bỏ qua yếu tố thẩm mỹ, thi công

Nhiều kỹ sư chỉ tập trung vào thông số kỹ thuật mà quên cân nhắc thẩm mỹ:

• Dùng miệng gió quá to tại vị trí dễ thấy → mất mỹ quan.
• Cắt trần sai kích thước → rò rỉ khí, giảm hiệu suất.

→ Giải pháp: Sử dụng loại miệng gió có khung bao, cánh nghiêng giấu… và phối hợp với đội thi công ngay từ giai đoạn thiết kế.

Hướng dẫn điều chỉnh áp suất & chênh áp cho miệng gió hồi

Trong các hệ thống thông gió trung tâm hoặc tòa nhà cao tầng, việc điều chỉnh áp suất và chênh áp tại miệng gió hồi là điều kiện bắt buộc để đảm bảo lưu thông khí tối ưu và chống hiện tượng gió tràn ngược hoặc hút không đều giữa các phòng. Đây là phần nâng cao nhưng vô cùng quan trọng với những ai muốn hệ thống hoạt động bền vững và ổn định.

Kiểm soát chênh áp giữa các phòng

Nếu không kiểm soát tốt, phòng này có thể hút gió từ phòng khác thay vì không khí tuần hoàn. Điều này dễ xảy ra ở các khu vực:

• Văn phòng mở và phòng họp kín.
• Phòng cách âm / sạch / phòng áp lực âm dương.

Cách xử lý:

• Dùng van cân bằng áp tại miệng gió hồi giữa các phòng.
• Đảm bảo tổng lưu lượng hồi ≤ tổng lưu lượng cấp 5–10% để tạo áp suất dương.

Tính & điều chỉnh áp suất tĩnh tại miệng gió

Áp suất tĩnh tại miệng gió ảnh hưởng trực tiếp đến tốc độ hút. Nếu áp suất quá thấp:

• Gió không đủ mạnh để hồi về.
• Hệ thống vận hành không hiệu quả.

Ngược lại, áp suất quá cao:

• Tạo gió hút mạnh, gây ồn và khó chịu.

Giải pháp:

• Sử dụng damper điều chỉnh gió tại miệng hồi.
• Tính toán trở kháng hệ thống ống để cân bằng áp lực (Pa) → thông thường ~40–60 Pa tại miệng gió hồi.

Dùng bộ cảm biến & đo áp suất tự động

Với hệ thống cao cấp, bạn có thể sử dụng:

• Cảm biến áp suất tại đầu hồi → tự động điều chỉnh van gió.
• Module điều khiển thông minh cho hệ thống HVAC tích hợp BMS.

Điều này giúp:

• Tối ưu hiệu suất gió hồi theo từng thời điểm trong ngày.
• Tự động điều chỉnh theo tải nhiệt & số người trong phòng.

Mẹo ứng dụng & biến thể miệng gió hồi theo trường hợp

Không có một "kích thước miệng gió hồi" cố định cho mọi công trình. Tùy theo mục đích sử dụng, loại không gian và thẩm mỹ yêu cầu, bạn hoàn toàn có thể ứng dụng linh hoạt các biến thể miệng gió hồi để vừa đảm bảo kỹ thuật, vừa nâng cao hiệu quả sử dụng. Dưới đây là những gợi ý đáng cân nhắc.

Sử dụng miệng gió hồi tròn cho không gian nhỏ

Miệng gió tròn có ưu điểm:

• Thẩm mỹ cao, phù hợp trần thạch cao giật cấp.
• Dễ lắp đặt, không cần khung định hình vuông.
• Phân bổ gió đều, giảm tiếng ồn.

→ Phù hợp với phòng ngủ, phòng khách nhỏ dưới 25m², chọn đường kính từ ∅200 – ∅400 mm tùy theo lưu lượng.

Dùng miệng gió có lưới lọc bụi trong không gian yêu cầu sạch

Với các phòng yêu cầu vệ sinh cao (phòng thí nghiệm, phòng chăm sóc sức khỏe, sản xuất linh kiện…), nên dùng:

• Miệng gió có tích hợp lưới lọc bụi thô.
• Dễ tháo rời để vệ sinh định kỳ.

→ Giảm bụi lọt vào hệ thống, tăng tuổi thọ thiết bị và chất lượng không khí.

Ứng dụng miệng gió hồi dạng khe dài cho không gian mở

Các văn phòng open-space hoặc phòng khách lớn thường ưu tiên:

• Miệng gió hồi dạng khe dài, mảnh (slot diffuser).
• Lắp theo dọc trần hoặc mép tường.

→ Phân tán gió nhẹ, thẩm mỹ cao, hạn chế dòng gió đột ngột gây lạnh buốt.

Dùng loại cánh cố định hoặc điều chỉnh

Tuỳ vào độ linh hoạt mong muốn:

• Cánh cố định (fixed blade): cho hệ cố định, tiết kiệm chi phí.
• Cánh điều chỉnh (adjustable blade): có thể chỉnh góc hút → thích hợp cho hệ có nhiều tải thay đổi.

Kết hợp với cảm biến CO2 để tối ưu gió hồi

Cảm biến CO2 giúp đánh giá mức độ ô nhiễm không khí → hệ thống sẽ:

• Tự tăng gió hồi khi lượng CO2 vượt ngưỡng.
• Tự giảm gió khi phòng ít người → tiết kiệm năng lượng.

Kết hợp này thường dùng trong các tòa nhà thông minh hoặc không gian hội họp có mật độ thay đổi.

Chọn đúng kích thước miệng gió hồi là yếu tố then chốt giúp hệ thống thông gió hoạt động hiệu quả, ổn định và bền bỉ. Với công thức rõ ràng, ví dụ cụ thể và hướng dẫn kỹ thuật nâng cao, bạn hoàn toàn có thể chủ động tính toán và chọn lựa phù hợp. Đừng quên điều chỉnh theo thực tế và đo kiểm lại sau khi lắp đặt để tối ưu hóa toàn bộ hệ thống.
