Miệng gió hồi là gì?

Đã bao giờ bạn tự hỏi tại sao điều hòa hoạt động ổn định mà không tạo cảm giác bí bách? Một trong những “bí mật” đằng sau sự lưu thông không khí hiệu quả nằm ở miệng gió hồi – bộ phận không quá nổi bật nhưng đóng vai trò sống còn trong hệ thống điều hòa, đặc biệt là trong các công trình lớn như tòa nhà văn phòng, khách sạn hay nhà máy sản xuất. Vậy miệng gió hồi là gì và nó vận hành như thế nào trong tổng thể hệ thống HVAC?

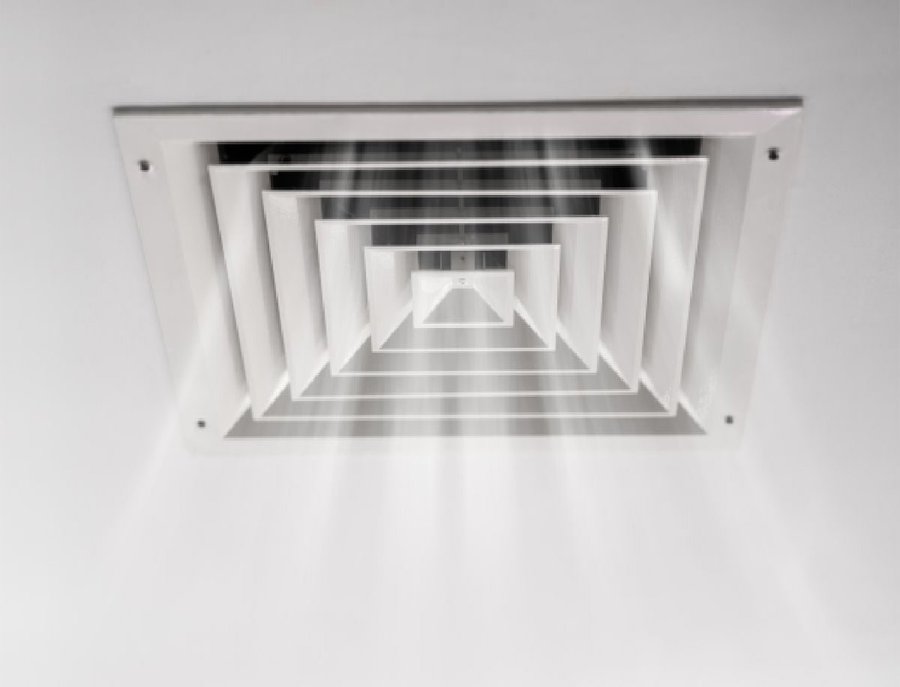

Định nghĩa miệng gió hồi

Miệng gió hồi (tiếng Anh: Return air grille hoặc Return air diffuser) là bộ phận của hệ thống điều hòa không khí, có chức năng thu hồi không khí đã qua sử dụng trong không gian và đưa trở lại hệ thống để lọc, làm lạnh/nóng và tuần hoàn lại. Không giống như miệng gió cấp – nơi cấp không khí mới hoặc đã xử lý, miệng gió hồi đóng vai trò duy trì dòng lưu thông khí liên tục, giúp đảm bảo hiệu quả điều hòa và chất lượng không khí trong phòng.

Mở rộng định nghĩa & bản chất vận hành

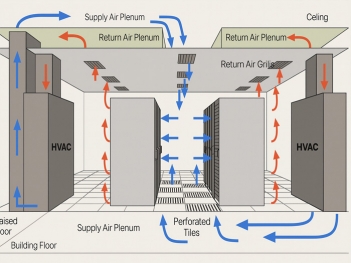

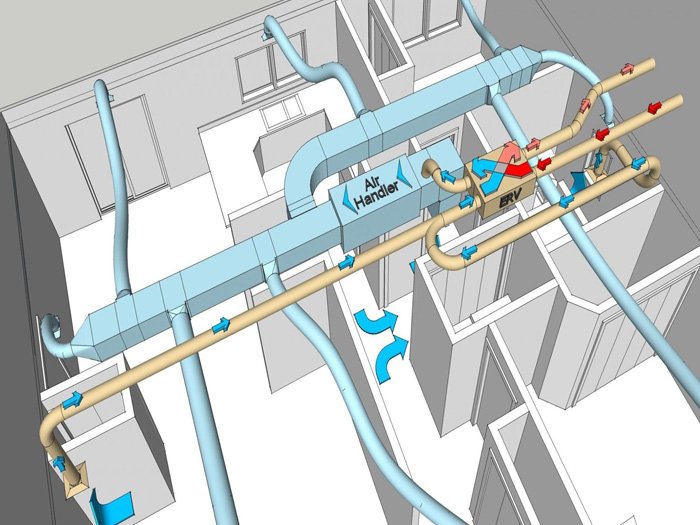

Về bản chất kỹ thuật, miệng gió hồi là điểm hút không khí trong chu trình kín của hệ thống HVAC (Heating, Ventilation and Air Conditioning). Nó không tạo ra luồng khí chủ động mà phụ thuộc vào áp suất hút từ quạt hồi trong hệ thống xử lý không khí trung tâm hoặc cục bộ.

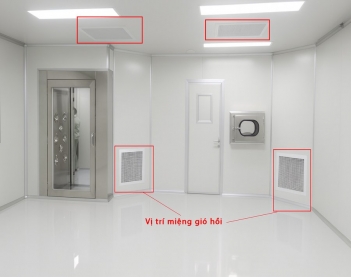

Miệng gió hồi thường được lắp tại các vị trí như: chân tường, sát trần hoặc trên trần thạch cao, tại các khu vực có mật độ người đông hoặc nơi sinh nhiệt nhiều. Về mặt thiết kế, chúng được làm từ nhôm hoặc thép sơn tĩnh điện, có nan nghiêng hoặc nan ngang để tối ưu hướng hút và tránh bụi bẩn lộ ra ngoài.

Điểm đặc biệt: miệng gió hồi không chỉ hút khí mà còn có thể kết hợp với lưới lọc sơ cấp (pre-filter), giúp loại bỏ bụi lớn trước khi không khí quay về AHU hoặc dàn lạnh – tăng tuổi thọ cho thiết bị và nâng cao chất lượng không khí tổng thể.

Ngoài tên gọi phổ biến, miệng gió hồi còn được biết đến với các thuật ngữ như: cửa gió hồi, lưới hồi gió, hoặc return grille – mỗi tên gọi phản ánh một góc nhìn thiết kế hoặc ngữ cảnh sử dụng riêng biệt.

Cấu tạo của miệng gió hồi

Trong hệ thống HVAC, tuy miệng gió hồi có vẻ đơn giản về hình thức nhưng cấu tạo bên trong lại tuân theo các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo hiệu suất hút gió tối ưu và an toàn. Việc hiểu rõ từng bộ phận cấu thành sẽ giúp kỹ sư, thợ lắp đặt và người sử dụng đánh giá được hiệu quả vận hành và dễ dàng bảo trì trong quá trình sử dụng.

Khung bao và mặt nạ nan gió

Phần khung là bộ phận chịu lực chính, thường được làm bằng nhôm định hình hoặc thép sơn tĩnh điện, đảm bảo độ bền cao và không bị ăn mòn theo thời gian. Kích thước khung được sản xuất linh hoạt theo tiêu chuẩn hoặc theo yêu cầu công trình.

Mặt nạ phía trước gồm các nan gió – có thể là nan ngang, nan dọc hoặc nan chéo – đóng vai trò định hướng và phân bố luồng khí hút. Một số loại nan được thiết kế cố định để giảm tiếng ồn và ngăn vật thể lạ rơi vào.

Lưới lọc bụi sơ cấp (nếu có)

Nhiều miệng gió hồi hiện đại được tích hợp lưới lọc bụi thô bằng inox hoặc nhựa ABS, nằm phía sau nan gió. Lưới này giúp chặn các bụi lớn, tóc, côn trùng,... tránh để lọt vào đường ống dẫn khí. Nhờ đó, hệ thống bên trong như dàn lạnh hoặc AHU sẽ ít bị bẩn và giảm tải cho bộ lọc chính.

Điểm lưu ý: không phải tất cả miệng gió hồi đều có lưới lọc – điều này tùy thuộc vào mục đích sử dụng (nhà ở, văn phòng, nhà máy sản xuất).

Cơ cấu tháo lắp và bản lề

Để thuận tiện cho việc vệ sinh và bảo trì, một số loại miệng gió được trang bị bản lề mở hoặc chốt khóa nam châm, giúp dễ dàng mở ra mà không cần tháo toàn bộ. Thiết kế thông minh này thường thấy ở các dòng miệng gió hồi cao cấp hoặc trong các công trình đòi hỏi bảo trì thường xuyên.

Ống nối hoặc kết nối ống gió mềm

Phía sau miệng gió hồi thường được kết nối với ống gió mềm cách nhiệt hoặc ống cứng dẫn khí quay về AHU/dàn lạnh. Mối nối cần đảm bảo kín khí tuyệt đối, tránh rò rỉ ảnh hưởng tới áp suất và hiệu quả hút gió.

Các loại miệng gió hồi phổ biến hiện nay

Không phải mọi miệng gió hồi đều giống nhau. Trên thực tế, mỗi loại được thiết kế với cấu trúc và tính năng khác nhau nhằm đáp ứng các mục đích sử dụng, vị trí lắp đặt và yêu cầu thẩm mỹ riêng biệt. Việc hiểu rõ các loại miệng gió hồi phổ biến sẽ giúp lựa chọn đúng sản phẩm cho từng công trình – từ căn hộ dân dụng đến trung tâm thương mại hay nhà máy công nghiệp.

Miệng gió hồi nan ngang cố định

Đây là loại phổ biến nhất, với các nan gió xếp ngang cố định ở một góc nghiêng nhất định (thường 45 độ), giúp tối ưu hướng hút và giảm tiếng ồn.

• Thường lắp ở vị trí thấp, như chân tường hoặc gần sàn nhà.
• Có thể đi kèm lưới lọc bụi thô phía sau.
• Phù hợp cho nhà ở, văn phòng nhỏ, shop bán lẻ.

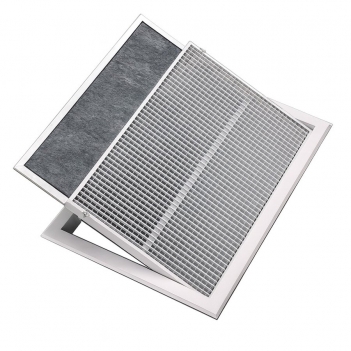

Miệng gió hồi có lưới lọc tháo rời

Loại này tích hợp sẵn khung lọc bụi thô, có thể tháo ra để vệ sinh định kỳ.

• Thường có bản lề hoặc khóa nam châm tiện mở mặt nạ.
• Dùng trong khu vực cần lọc sơ bụi trước khi khí hồi về AHU.
• Phổ biến trong tòa nhà thương mại, nhà hàng, bệnh viện.

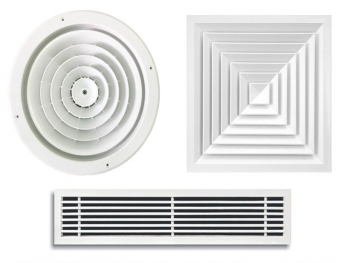

Miệng gió hồi trần (gắn trần)

Được thiết kế để lắp âm trần hoặc áp trần, nan gió thường bố trí dạng chéo hoặc xương cá để hút khí đều hơn.

• Yêu cầu tính thẩm mỹ cao, đồng bộ trần thạch cao.
• Dùng trong phòng họp, phòng khách khách sạn, showroom cao cấp.

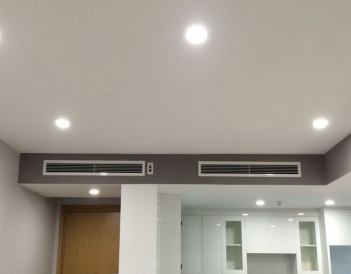

Miệng gió hồi khe (slot grille)

Đây là loại miệng gió hồi dạng khe hẹp, thường có 1–3 khe hút kéo dài.

• Thiết kế hiện đại, giấu kín, phù hợp với kiến trúc cao cấp.
• Hiệu suất hút thấp hơn nhưng có ưu thế về thẩm mỹ.
• Thường dùng kết hợp với hệ thống gió giấu trần.

Miệng gió hồi công nghiệp

Loại này có kích thước lớn, chịu áp cao, thiết kế bền chắc.

• Dùng trong nhà xưởng, kho lạnh, trung tâm xử lý dữ liệu.
• Có thể có kết cấu nhiều lớp nan và bộ lọc công suất lớn.
• Đáp ứng lưu lượng hút gió lớn, hoạt động 24/7.

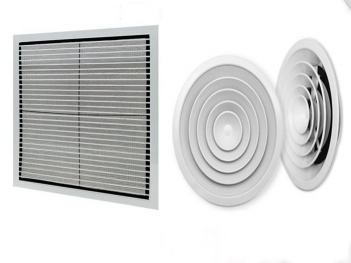

So sánh miệng gió hồi và miệng gió cấp

Nhiều người thường nhầm lẫn giữa miệng gió hồi và miệng gió cấp, nhất là khi nhìn vào hình dạng khá tương đồng. Tuy nhiên, về chức năng, hướng gió và thiết kế, hai loại này hoàn toàn khác nhau và không thể hoán đổi. Dưới đây là bảng so sánh chi tiết giúp bạn phân biệt rõ:

Khi nào cần phân biệt rõ?

• Khi thiết kế hệ thống HVAC, nếu lắp nhầm miệng gió hồi thành gió cấp sẽ gây rối luồng khí, dẫn đến hiệu suất điều hòa kém hoặc tụ khí nóng/lạnh cục bộ.
• Trong bảo trì: nếu vệ sinh nhầm vị trí, có thể gây ảnh hưởng đến chất lượng lọc gió và tuần hoàn khí.

Vai trò và ứng dụng thực tế của miệng gió hồi

Nếu thiếu miệng gió hồi, hệ thống điều hòa sẽ hoạt động như một vòng tuần hoàn khuyết, gây hiện tượng áp suất lệch, khí nóng tồn đọng và chi phí vận hành tăng vọt. Dù là chi tiết nhỏ, miệng gió hồi lại là “mắt xích” không thể thiếu trong bất kỳ hệ thống HVAC nào – từ nhà dân cho đến trung tâm thương mại, nhà máy.

Ứng dụng thực tế trong hệ thống điều hòa

Miệng gió hồi có mặt trong hầu hết hệ thống điều hòa không khí, với vai trò đưa không khí cũ quay về xử lý:

• Trong nhà ở: Giúp lưu thông khí trong phòng ngủ, phòng khách, tránh ẩm mốc.
• Trong văn phòng: Tăng hiệu quả làm lạnh đồng đều, giảm điểm tụ khí nóng.
• Trong trung tâm thương mại: Đảm bảo chất lượng không khí trong môi trường đông người.
• Trong nhà xưởng, kho lạnh: Hồi khí theo chu trình, giảm tiêu hao năng lượng.

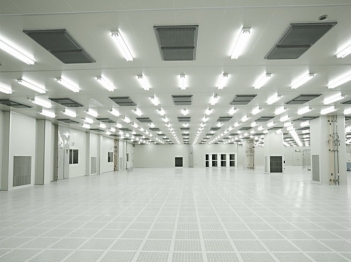

• Trong phòng sạch, bệnh viện: Kiểm soát dòng khí theo tiêu chuẩn sạch (clean room class).

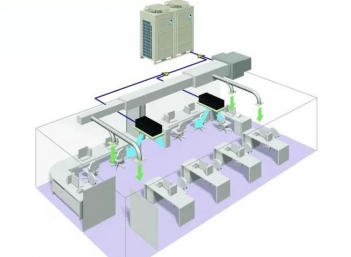

Đặc biệt, trong các hệ thống điều hòa trung tâm (VRV, AHU), miệng gió hồi được bố trí chiến lược để hút đúng lưu lượng, đúng áp suất và phối hợp ăn ý với quạt hồi để duy trì luồng khí ổn định.

Giá trị đối với người sử dụng cuối

• Cân bằng áp suất không khí trong phòng, tránh hiện tượng “gió lùa” hay khí lạnh dồn tụ.
• Giảm tải cho hệ thống lọc chính bằng cách chặn bụi lớn ở lưới lọc sơ cấp.
• Tiết kiệm điện năng nhờ luồng khí lưu thông hiệu quả hơn, quạt và máy nén không phải hoạt động quá tải.
• Nâng cao tuổi thọ thiết bị, giảm chi phí bảo trì và rủi ro hỏng hóc.

Vai trò trong hệ thống tổng thể HVAC

Trong một hệ thống HVAC hoàn chỉnh, miệng gió hồi là mắt xích trung gian giữa không gian sử dụng và bộ xử lý không khí (AHU/Fan Coil). Nếu không có nó, dòng khí sẽ mất cân bằng, gây hiện tượng áp âm hoặc áp dương bất thường – ảnh hưởng đến cảm giác nhiệt, hiệu suất lọc và cả an toàn vận hành.

Nhiều nghiên cứu HVAC đã chỉ ra: việc bố trí miệng gió hồi hợp lý có thể tăng tới 15–20% hiệu suất trao đổi nhiệt, đồng thời giảm tiếng ồn từ quạt và dàn lạnh.

Những hiểu lầm phổ biến về miệng gió hồi

Một trong những nguyên nhân khiến nhiều hệ thống điều hòa hoạt động kém hiệu quả không nằm ở máy lạnh – mà ở cách hiểu sai hoặc lắp đặt sai miệng gió hồi. Dưới đây là những hiểu lầm thường gặp, kèm theo lý giải đúng để giúp bạn tránh các sai sót tốn kém không cần thiết.

Nhầm miệng gió hồi là miệng cấp

Nhiều người lầm tưởng rằng chỉ cần lắp “miệng gió” là đủ, không phân biệt hồi hay cấp. Tuy nhiên:

• Miệng gió cấp thổi khí vào, miệng gió hồi hút khí ra.
• Nếu dùng nhầm, khí sẽ không lưu thông đúng hướng → gây tụ khí, thiếu oxy, lạnh không đều.
• Miệng gió hồi thường có lưới lọc thô, còn miệng cấp thì không.

Nghĩ rằng miệng gió hồi không quan trọng

Trong các công trình dân dụng nhỏ, một số chủ đầu tư bỏ qua miệng gió hồi để tiết kiệm chi phí. Hậu quả:

• Không khí tuần hoàn kém → phòng bí, hôi, nồm.
• Quạt hút phải hoạt động mạnh hơn → nhanh hỏng, hao điện.
• Chênh áp không ổn định → giảm hiệu quả làm lạnh hoặc lọc khí.

Lắp đặt sai vị trí và sai hướng gió

Vị trí và hướng hút của miệng gió hồi ảnh hưởng trực tiếp đến hiệu quả lưu thông:

• Lắp quá cao → không hút được khí tầng thấp, gây lạnh không đều.
• Lắp quá gần tường kín → cản trở lưu lượng hút.
• Hướng gió hút không đối lưu với miệng gió cấp → luồng khí không luân chuyển tròn.

Không vệ sinh định kỳ lưới lọc

Lưới lọc trong miệng gió hồi nếu không vệ sinh định kỳ sẽ:

• Gây tắc nghẽn luồng gió, tăng tiêu hao năng lượng.
• Là nơi tích tụ bụi, nấm mốc → ảnh hưởng sức khỏe.
• Giảm tuổi thọ quạt hút và dàn lạnh do phải hút qua lớp cản trở lớn.

Tóm lại, hiểu rõ miệng gió hồi không chỉ giúp bạn tối ưu hệ thống điều hòa về mặt kỹ thuật mà còn góp phần nâng cao trải nghiệm sống – từ chất lượng không khí đến hiệu quả tiết kiệm điện. Trong hệ thống HVAC, đây là bộ phận âm thầm nhưng đóng vai trò thiết yếu trong việc cân bằng lưu thông khí. Nếu được lựa chọn và bố trí đúng, miệng gió hồi sẽ góp phần quan trọng vào vận hành bền vững, an toàn và thông minh cho mọi công trình. Hãy chú ý đến nó như một phần chiến lược trong thiết kế điều hòa hiện đại.

FAQ: Giải đáp thắc mắc thường gặp về miệng gió hồi

Miệng gió hồi có bắt buộc phải dùng trong mọi hệ thống điều hòa không khí?

Không bắt buộc với hệ thống đơn giản như máy lạnh treo tường, nhưng là bắt buộc trong hệ thống điều hòa trung tâm, nơi cần tuần hoàn khí liên tục để cân bằng nhiệt và kiểm soát chất lượng không khí.

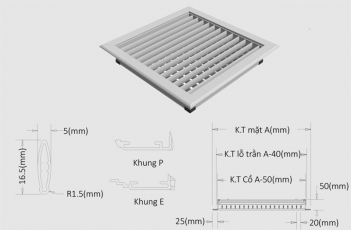

Kích thước miệng gió hồi được tính theo tiêu chuẩn nào?

Kích thước thường được thiết kế dựa trên lưu lượng hút (CFM) và tiết diện ống gió. Các nhà sản xuất HVAC tuân theo tiêu chuẩn ASHRAE hoặc TCVN để đảm bảo hiệu quả luân chuyển không khí.

Miệng gió hồi có thể cách âm không?

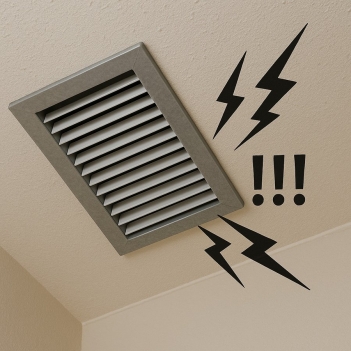

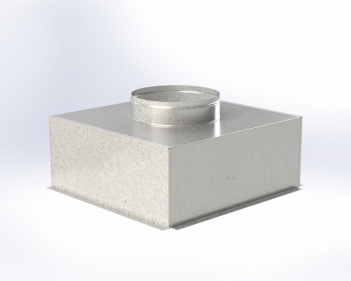

Có. Một số loại miệng gió hồi cao cấp được thiết kế kèm vật liệu tiêu âm hoặc đặt trong hộp gió cách âm để giảm tiếng ồn do luồng hút gió lớn, nhất là trong phòng ngủ hoặc phòng thu.

Có thể điều chỉnh lưu lượng hút của miệng gió hồi không?

Có thể nếu lắp thêm van điều tiết (volume damper) phía sau miệng gió hoặc dùng loại có cơ cấu điều chỉnh tay. Tuy nhiên, cần tính toán kỹ để không gây áp suất âm vượt mức trong không gian.

Miệng gió hồi có ảnh hưởng đến chỉ số IAQ (Indoor Air Quality)?

Có ảnh hưởng gián tiếp. Dù không lọc khí trực tiếp, nhưng việc bố trí đúng và có lưới lọc sơ cấp hiệu quả sẽ góp phần duy trì IAQ ổn định, giảm phát tán bụi và khí CO2 trong phòng.
