Bảng giá trị tụ điện (μF, nF, pF): Cách đọc thông số và tra cứu

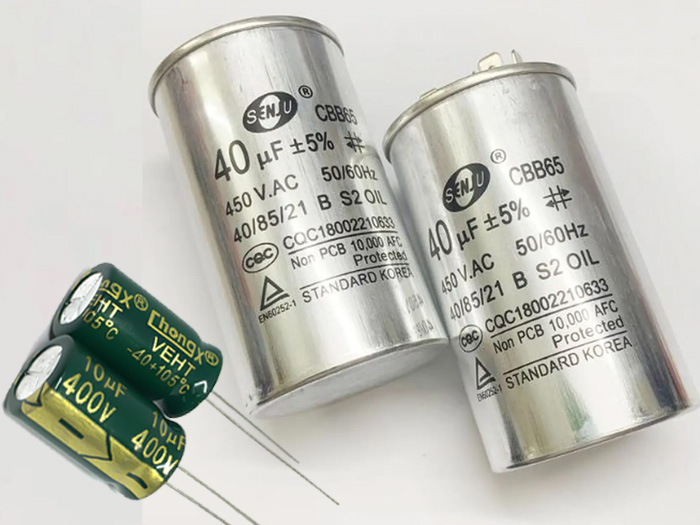

Bảng quy đổi μF, nF, pF tra cứu nhanh

Khi sử dụng bảng giá trị tụ điện, điều đầu tiên cần nắm là mối liên hệ giữa ba đơn vị điện dung phổ biến gồm μF, nF và pF. Việc hiểu đúng quy đổi giúp đọc sơ đồ nhanh hơn, chọn tụ thay thế chính xác hơn và tránh nhầm lẫn khi làm việc với linh kiện thực tế.

Công thức đổi đơn vị điện dung chuẩn

Điện dung của tụ điện thường được biểu diễn bằng:

• pF (picofarad)
• nF (nanofarad)
• μF (microfarad)

Công thức quy đổi chuẩn:

• 1 μF = 1000 nF
• 1 nF = 1000 pF
• 1 μF = 1.000.000 pF

Một số giá trị thường gặp:

Nguyên tắc đơn giản nhất là mỗi lần chuyển đổi giữa μF, nF và pF sẽ chênh lệch 1000 lần.

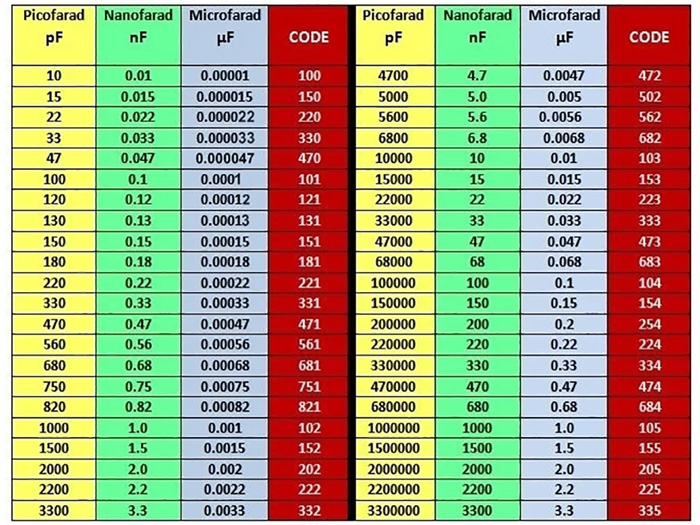

Bảng giá trị tụ điện thông dụng

Dưới đây là bảng giá trị tụ điện thông dụng thường gặp trong các mạch điện tử cơ bản và thực tế sửa chữa.

Trong thực tế, người học điện tử nên ghi nhớ các mốc:

• 1 nF
• 10 nF
• 22 nF
• 47 nF
• 100 nF
• 220 nF
• 1 μF

Đây là những giá trị xuất hiện rất nhiều trên board mạch dân dụng, Arduino, nguồn xung và thiết bị điện tử gia dụng.

Mẹo nhớ nhanh các mốc phổ biến

Nhiều người mới học thường mất thời gian quy đổi qua lại giữa các đơn vị. Thực tế có một cách ghi nhớ rất đơn giản.

Nhóm giá trị nhỏ nhất:

• pF dùng cho cao tần, dao động và RF

Nhóm trung gian:

• nF dùng cho lọc nhiễu và chống nhiễu nguồn

Nhóm lớn hơn:

• μF dùng cho nguồn, audio và tích trữ năng lượng

Mẹo nhớ nhanh:

• 1000 pF = 1 nF
• 1000 nF = 1 μF
• Mỗi lần dịch chuyển một bậc đơn vị tương đương thêm hoặc bớt 3 số 0

Ví dụ:

• 47000 pF = 47 nF
• 100000 pF = 100 nF = 0.1 μF
• 2200 nF = 2.2 μF

Chỉ cần ghi nhớ quy tắc "dịch 3 số 0" là có thể tra cứu và quy đổi điện dung rất nhanh mà không cần sử dụng máy tính.

Cách đọc mã tụ điện 3 số phổ biến

Trên nhiều loại tụ gốm và tụ SMD, nhà sản xuất không in trực tiếp giá trị điện dung mà sử dụng mã số để tiết kiệm diện tích. Vì vậy, biết cách đọc mã là kỹ năng quan trọng khi tra cứu bảng giá trị tụ điện hoặc thay thế linh kiện.

Quy tắc XY × 10^Z pF

Mã tụ điện 3 số được đọc theo công thức:

XY × 10^Z pF

Trong đó:

• Hai số đầu XY là giá trị có nghĩa
• Số cuối (Z) là số lượng số 0 được thêm vào tương ứng 10^Z
• Đơn vị mặc định là pF

Ví dụ:

Đây là chuẩn ký hiệu phổ biến trên tụ gốm đĩa, tụ ceramic đa lớp và nhiều loại tụ SMD hiện nay.

Ví dụ mã 102, 103, 104, 105

Một số mã xuất hiện rất thường xuyên trong thực tế:

Trong số này, mã 104 và 105 là hai loại được sử dụng rất nhiều trong các mạch nguồn, mạch vi điều khiển và thiết bị điện tử dân dụng.

Cách suy ra μF từ mã số

Khi gặp mã tụ bất kỳ, hãy thực hiện theo ba bước:

Bước 1: Đổi mã sang pF.

Bước 2: Đổi pF sang nF.

Bước 3: Đổi nF sang μF nếu cần.

Ví dụ với mã 104:

• 10 × 10⁴ = 100000 pF
• 100000 pF = 100 nF
• 100 nF = 0.1 μF

Ví dụ với mã 225:

• 22 × 10⁵ = 2200000 pF
• 2200000 pF = 2200 nF
• 2200 nF = 2.2 μF

Sau một thời gian thực hành, người dùng thường nhận ra rằng:

• Mã kết thúc bằng 4 thường quy đổi ra nF hoặc 0.x μF
• Mã kết thúc bằng 5 thường quy đổi ra nhóm μF lớn hơn

Nắm vững quy tắc này sẽ giúp đọc nhanh phần lớn các loại tụ điện thông dụng mà không cần tra bảng liên tục.

Cách đọc ký hiệu chữ trên thân tụ

Ngoài mã số 3 chữ số, nhiều loại tụ điện còn được in trực tiếp bằng chữ và số. Cách ghi này thường xuất hiện trên tụ film, tụ tantalum, tụ hóa cỡ nhỏ và một số dòng tụ SMD hiện đại. Khi hiểu quy tắc ký hiệu, việc tra cứu bảng giá trị tụ điện sẽ nhanh và chính xác hơn rất nhiều.

Ký hiệu 4n7, 2u2, 100n

Nguyên tắc đọc rất đơn giản:

• p đại diện cho pF
• n đại diện cho nF
• u đại diện cho μF
• Chữ nằm giữa các con số đóng vai trò như dấu thập phân

Ví dụ:

Đây là cách ghi dễ đọc hơn so với mã 3 số nên được nhiều nhà sản xuất áp dụng trên các loại tụ có kích thước lớn hơn.

Mã dung sai J, K, M

Bên cạnh giá trị điện dung, tụ điện còn có thông số dung sai để thể hiện mức sai lệch cho phép so với giá trị danh định.

Các ký hiệu phổ biến:

Ví dụ:

• 104J nghĩa là 100 nF với sai số ±5%
• 473K nghĩa là 47 nF với sai số ±10%
• 10uZ nghĩa là 10 μF với dung sai 80% / -20%

Trong các mạch nguồn thông thường, dung sai thường không quá quan trọng. Tuy nhiên với các mạch yêu cầu độ chính xác cao như dao động, lọc tần số hoặc định thời RC, việc lựa chọn đúng dung sai sẽ ảnh hưởng trực tiếp đến hiệu năng hoạt động.

Điện áp định mức và nhiệt độ

Giá trị điện dung chỉ là một phần thông số của tụ điện. Trên thân tụ còn có điện áp làm việc tối đa.

Một số mức điện áp phổ biến:

• 16V
• 25V
• 50V
• 100V
• 250V
• 400V
• 630V

Nguyên tắc thay thế chuẩn:

• Giữ nguyên điện dung
• Điện áp mới bằng hoặc cao hơn điện áp cũ

Ví dụ:

• Có thể thay tụ 100 nF 50V bằng tụ 100 nF 100V
• Không nên thay tụ 100 nF 50V bằng tụ 100 nF 16V nếu mạch hoạt động ở điện áp cao hơn

Ngoài ra, nhiều tụ còn có ký hiệu vật liệu điện môi như:

• X7R
• C0G
• NP0
• Y5V

Các ký hiệu này phản ánh khả năng ổn định điện dung khi nhiệt độ môi trường thay đổi. Trong đó C0G và NP0 thường có độ ổn định cao nhất, phù hợp với các mạch yêu cầu độ chính xác lớn.

Tra cứu bảng giá trị theo dãy chuẩn E

Khi quan sát linh kiện thực tế, bạn sẽ thấy tụ điện không được sản xuất theo mọi giá trị ngẫu nhiên. Phần lớn linh kiện trên thị trường tuân theo các dãy giá trị tiêu chuẩn gọi là E-series. Hiểu được nguyên tắc này sẽ giúp việc tra cứu bảng giá trị tụ điện và lựa chọn linh kiện thay thế trở nên dễ dàng hơn.

Dãy E6, E12, E24 là gì?

Dãy E là tập hợp các giá trị tiêu chuẩn được phân bố theo quy luật logarit trong từng thang điện dung.

Dãy E6 gồm:

• 10
• 15
• 22
• 33
• 47
• 68

Dãy E12 gồm:

• 10
• 12
• 15
• 18
• 22
• 27
• 33
• 39
• 47
• 56
• 68
• 82

Dãy E24 sẽ có nhiều mức trung gian hơn để phục vụ các mạch yêu cầu độ chính xác cao.

Các giá trị này được lặp lại theo từng bậc đơn vị:

• 10 pF
• 100 pF
• 1 nF
• 10 nF
• 100 nF
• 1 μF

Nhờ đó, nhà sản xuất có thể tiêu chuẩn hóa linh kiện và giảm chi phí sản xuất hàng loạt.

Vì sao tụ thường có 47nF, 100nF?

Người mới học điện tử thường thắc mắc tại sao thị trường có rất nhiều tụ:

• 47 nF
• 100 nF
• 220 nF
• 470 nF

Nhưng lại rất ít gặp:

• 45 nF
• 51 nF
• 73 nF

Nguyên nhân là các giá trị như 47 nF, 100 nF hay 220 nF thuộc dãy chuẩn E-series và đã được sử dụng rộng rãi trong thiết kế mạch điện tử từ nhiều năm nay.

Việc chuẩn hóa giúp:

• Dễ thay thế linh kiện
• Giảm chi phí sản xuất
• Đảm bảo tính tương thích giữa các thiết kế
• Hạn chế sai số khi chế tạo

Đây cũng là lý do các mốc 10 – 22 – 47 – 100 – 220 – 470 xuất hiện rất thường xuyên trong các sơ đồ điện tử.

Cách chọn giá trị gần đúng

Trong quá trình sửa chữa hoặc lắp ráp, không phải lúc nào cũng có đúng giá trị tụ cần dùng. Khi đó có thể lựa chọn giá trị gần nhất theo dãy chuẩn.

Ví dụ:

• Cần 50 nF có thể dùng 47 nF
• Cần 230 nF có thể dùng 220 nF
• Cần 0.5 μF có thể dùng 0.47 μF

Tuy nhiên cần lưu ý:

• Mạch lọc nguồn thường cho phép sai lệch nhỏ
• Mạch chống nhiễu tương đối linh hoạt
• Mạch dao động yêu cầu chính xác hơn
• Mạch định thời RC cần tính toán lại nếu thay đổi điện dung

Đối với người mới học điện tử, việc ghi nhớ dãy 10 – 22 – 47 là một trong những cách hiệu quả nhất để tăng tốc độ nhận biết và tra cứu linh kiện thực tế.

Ứng dụng từng dải giá trị tụ trong mạch

Sau khi biết cách tra cứu bảng giá trị tụ điện, điều quan trọng tiếp theo là hiểu mỗi dải điện dung thường được sử dụng trong những loại mạch nào. Việc này giúp lựa chọn linh kiện nhanh hơn và tránh thay sai tụ khi sửa chữa.

Nhóm pF cho cao tần và dao động

Nhóm pF (picofarad) có điện dung rất nhỏ, thường được sử dụng trong các mạch làm việc ở tần số cao.

Các giá trị phổ biến:

• 10 pF
• 22 pF
• 33 pF
• 47 pF
• 100 pF

Ứng dụng thường gặp:

• Mạch dao động thạch anh
• Mạch RF cao tần
• Mạch cộng hưởng LC
• Mạch radio
• Mạch phối hợp trở kháng anten

Ví dụ thực tế, nhiều vi điều khiển sử dụng hai tụ 22 pF mắc với thạch anh để tạo dao động ổn định cho hệ thống.

Nhóm nF cho lọc nhiễu

Đây là nhóm điện dung được sử dụng nhiều nhất trong điện tử cơ bản.

Các giá trị phổ biến:

• 1 nF
• 10 nF
• 22 nF
• 47 nF
• 100 nF
• 220 nF
• 470 nF

Ứng dụng điển hình:

• Tụ chống nhiễu nguồn
• Tụ decoupling cho IC
• Mạch RC tạo trễ ngắn
• Mạch lọc EMI
• Chống dội tiếp điểm

Trong thực tế, tụ 100 nF (mã 104) được xem là một trong những linh kiện xuất hiện nhiều nhất trên các bo mạch điện tử. Loại tụ này thường được đặt sát chân nguồn của IC hoặc vi điều khiển nhằm giảm nhiễu xung cao tần.

Nhóm μF cho nguồn và audio

Nhóm μF (microfarad) có khả năng tích trữ năng lượng lớn hơn nên thường xuất hiện trong các mạch nguồn và âm thanh.

Các giá trị phổ biến:

• 1 μF
• 2.2 μF
• 4.7 μF
• 10 μF
• 47 μF
• 100 μF
• 470 μF
• 1000 μF

Ứng dụng thường gặp:

• Lọc nguồn DC
• Làm phẳng điện áp sau chỉnh lưu
• Ghép tín hiệu âm thanh
• Tạo thời gian trễ
• Ổn định nguồn cấp

Ví dụ:

• Nguồn adapter nhỏ thường dùng tụ 470 μF hoặc 1000 μF để giảm độ gợn điện áp.
• Mạch âm thanh thường sử dụng tụ 1 μF đến 10 μF để ghép tín hiệu giữa các tầng khuếch đại.
• Mạch reset vi điều khiển thường dùng tụ 10 μF để tạo khoảng trễ khởi động.

Lỗi thường gặp khi tra bảng giá trị tụ

Mặc dù việc đọc giá trị tụ không quá phức tạp nhưng người mới học điện tử vẫn thường mắc một số sai sót khiến việc thay thế linh kiện không chính xác hoặc làm mạch hoạt động không ổn định.

Nhầm 104 với 0.104μF

Đây là lỗi phổ biến nhất khi đọc mã tụ.

Mã 104 được tính như sau:

• 10 × 10⁴ = 100000 pF
• 100000 pF = 100 nF
• 100 nF = 0.1 μF

Do đó:

• 104 = 0.1 μF

Không phải:

• 104 = 0.104 μF

Nguyên nhân là nhiều người ghép trực tiếp các chữ số trên thân tụ thành giá trị thập phân mà không thực hiện bước quy đổi theo đơn vị pF.

Một cách ghi nhớ đơn giản là mã 104 luôn tương ứng với tụ 100 nF hoặc 0.1 μF.

Nhầm đơn vị nF và μF

Sai sót này có thể làm giá trị điện dung lệch tới 1000 lần.

Ví dụ:

• 100 nF bị đọc thành 100 μF
• 1 μF bị đọc thành 1 nF

Khi đó mạch có thể gặp các hiện tượng:

• Lọc nguồn kém
• Sai thời gian RC
• Thay đổi tần số dao động
• Mất ổn định tín hiệu âm thanh

Để hạn chế nhầm lẫn, nên quy đổi về cùng một đơn vị trước khi so sánh và đối chiếu với bảng quy đổi tụ điện.

Chọn sai điện áp chịu đựng

Nhiều người chỉ quan tâm đến điện dung mà quên kiểm tra điện áp định mức.

Ví dụ:

• Mạch làm việc ở 24V
• Thay tụ 10 μF 16V

Tụ có thể:

• Nóng bất thường
• Rò điện
• Phồng tụ
• Hỏng sớm

Nguyên tắc thay thế an toàn:

• Giữ nguyên điện dung
• Điện áp bằng hoặc cao hơn linh kiện gốc

Ví dụ:

• 10 μF 16V có thể thay bằng 10 μF 25V hoặc 35V
• 100 nF 50V có thể thay bằng 100 nF 100V

Trong thực tế sửa chữa, nhiều kỹ thuật viên còn ưu tiên chọn điện áp cao hơn khoảng 20–30% để tăng độ bền và khả năng làm việc ổn định của tụ điện.

Bảng giá trị tụ điện không chỉ giúp quy đổi nhanh giữa μF, nF và pF mà còn hỗ trợ đọc mã tụ, lựa chọn linh kiện thay thế và hiểu rõ ứng dụng của từng dải điện dung trong thực tế. Đối với người học điện tử cũng như kỹ thuật viên sửa chữa, việc ghi nhớ các mốc giá trị phổ biến và nguyên tắc đọc thông số sẽ giúp thao tác nhanh hơn, chính xác hơn và hạn chế các lỗi thường gặp khi làm việc với mạch điện.
