Tụ điện có điện trở không? Phân biệt điện dung và điện trở

Tụ điện có điện trở không?

Tụ điện có điện trở không? Câu trả lời là vừa có vừa không, tùy theo góc nhìn lý thuyết hay thực tế.

Trong lý thuyết mạch điện, tụ điện được xem là phần tử chỉ có điện dung và không tiêu tán năng lượng dưới dạng nhiệt. Tuy nhiên khi sử dụng ngoài thực tế, mọi tụ điện đều tồn tại một số dạng điện trở nội tại do cấu tạo vật liệu và điều kiện làm việc tạo ra.

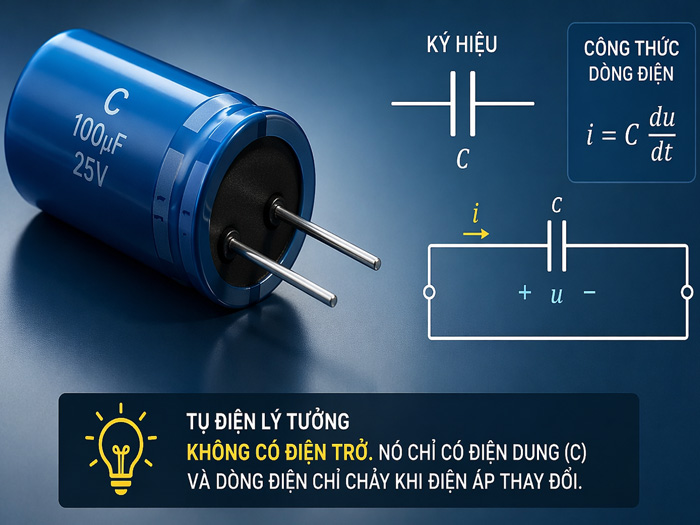

Tụ điện lý tưởng có điện trở không?

Trong mô hình lý tưởng, tụ điện chỉ bao gồm điện dung C và không tồn tại điện trở thuần.

Khi đặt nguồn điện một chiều (DC) vào tụ:

• Ban đầu xuất hiện dòng điện nạp.
• Sau khi nạp đầy, dòng điện giảm dần về 0.
• Tụ hoạt động như một mạch hở đối với DC.

Chính vì không còn dòng điện chạy qua nên nhiều người cho rằng tụ điện có điện trở vô cùng lớn. Thực chất đây không phải điện trở theo định luật Ohm mà là đặc tính của quá trình tích và giữ điện tích.

Đối với dòng điện xoay chiều (AC), tụ vẫn cho dòng điện đi qua nhờ quá trình nạp và xả liên tục. Mức cản trở dòng điện này được gọi là dung kháng chứ không phải điện trở.

Vì sao nhiều người dễ nhầm lẫn?

Sự nhầm lẫn thường xuất phát từ việc người học tiếp cận tụ điện theo hai môi trường khác nhau.

Trong sách giáo khoa:

• Tụ điện được mô hình hóa hoàn toàn lý tưởng.
• Không có tổn hao năng lượng.
• Không có dòng rò.
• Không có điện trở nội.

Trong thực tế:

• Tụ có chân linh kiện.
• Tụ có bản cực dẫn điện.
• Điện môi không hoàn hảo tuyệt đối.
• Vật liệu luôn tồn tại tổn hao.

Vì vậy khi đo hoặc sử dụng trong mạch thật, người dùng sẽ nhận thấy tụ điện vẫn sinh nhiệt, vẫn tự xả điện và vẫn ảnh hưởng đến hiệu suất hoạt động. Đây chính là dấu hiệu cho thấy tụ thực tế tồn tại các dạng điện trở nội tại.

Điện trở và điện dung khác nhau thế nào?

Muốn hiểu rõ tụ điện có điện trở không, trước hết cần phân biệt hai khái niệm thường bị nhầm lẫn là điện trở và điện dung.

Mặc dù đều là đại lượng điện học nhưng chúng có bản chất và chức năng hoàn toàn khác nhau.

Điện trở là gì?

Điện trở là đại lượng thể hiện khả năng cản trở dòng điện chạy qua vật dẫn.

Đơn vị đo là Ohm (Ω).

Điện trở có nhiệm vụ:

• Hạn chế dòng điện.
• Chia điện áp.
• Bảo vệ linh kiện.
• Tiêu tán năng lượng dưới dạng nhiệt.

Khi dòng điện chạy qua điện trở, một phần năng lượng điện sẽ chuyển thành nhiệt năng. Đây là đặc điểm quan trọng nhất của linh kiện điện trở.

Điện dung là gì?

Điện dung là khả năng tích trữ điện tích của tụ điện.

Đơn vị đo là Farad (F).

Giá trị điện dung phụ thuộc vào:

• Diện tích bản cực.
• Khoảng cách giữa hai bản cực.
• Loại vật liệu điện môi.

Điện dung càng lớn thì tụ càng lưu trữ được nhiều điện tích ở cùng một mức điện áp.

Khác với điện trở, điện dung không có chức năng tiêu tán năng lượng mà chủ yếu dùng để tích trữ và giải phóng năng lượng điện khi cần thiết.

Cách phân biệt nhanh điện trở và tụ điện

Có thể phân biệt hai linh kiện này thông qua đặc điểm hoạt động:

Đây là điểm khác biệt cốt lõi giúp người học tránh nhầm lẫn giữa điện trở của tụ điện và điện dung của tụ điện. Chúng là hai khái niệm hoàn toàn khác nhau dù cùng xuất hiện trong một linh kiện thực tế.

Tụ điện thực tế có những điện trở nào?

Khi chuyển từ mô hình lý thuyết sang linh kiện thực tế, câu trả lời cho câu hỏi tụ điện có điện trở không là có. Tuy nhiên, các điện trở này không giống điện trở thuần thông thường mà tồn tại dưới dạng các thành phần ký sinh bên trong tụ.

Hai loại quan trọng nhất là ESR và điện trở rò.

ESR là điện trở nối tiếp tương đương

ESR (Equivalent Series Resistance) là điện trở nối tiếp tương đương xuất hiện trong mọi tụ điện thực tế.

ESR hình thành từ:

• Điện trở của bản cực.
• Điện trở chân linh kiện.
• Điện trở mối hàn.
• Tổn hao vật liệu dẫn điện.
• Tổn hao bên trong điện môi.

Trong mô hình tương đương, ESR được xem như một điện trở mắc nối tiếp với tụ điện.

ESR đặc biệt quan trọng trong:

• Nguồn xung.
• Mạch lọc nguồn.
• Bộ chuyển đổi DC-DC.
• Mạch công suất cao.

Khi dòng ripple chạy qua tụ, ESR sẽ tạo ra:

• Sụt áp tức thời.
• Phát nhiệt nội bộ.
• Giảm hiệu suất.
• Tăng nguy cơ hư hỏng tụ.

Đây là nguyên nhân phổ biến khiến tụ điện vẫn sinh nhiệt dù chức năng chính của nó là lưu trữ năng lượng.

Điện trở rò trong tụ điện

Ngoài ESR, tụ điện còn tồn tại điện trở rò.

Trong thực tế, lớp điện môi giữa hai bản cực không thể cách điện tuyệt đối. Một lượng dòng điện rất nhỏ vẫn có thể đi qua lớp điện môi này.

Nguyên nhân thường gặp gồm:

• Tạp chất trong vật liệu.
• Hấp thụ hơi ẩm.
• Lão hóa điện môi.
• Suy giảm lớp oxide ở tụ hóa.
• Nhiệt độ làm việc cao.

Điện trở rò gây ra các hiện tượng:

• Tụ tự xả điện theo thời gian.
• Giảm khả năng lưu điện áp.
• Tạo sai số trong mạch định thời.
• Làm tăng tổn hao năng lượng.

Ví dụ, nếu nạp đầy điện cho tụ rồi để hở mạch trong thời gian dài, điện áp trên tụ sẽ giảm dần. Đây chính là ảnh hưởng của điện trở rò.

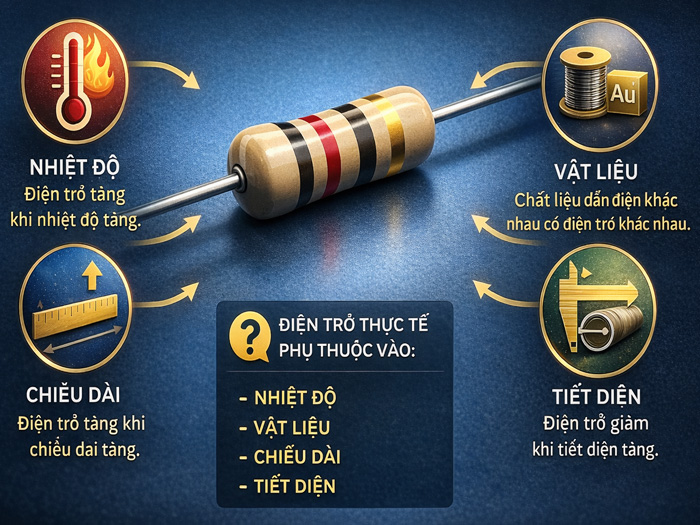

Vì sao tụ điện vẫn có điện trở thực tế?

Nhiều người cho rằng tụ điện chỉ gồm hai bản cực và một lớp điện môi nên không thể xuất hiện điện trở. Tuy nhiên trong thực tế, mọi vật liệu đều tồn tại tổn hao ở một mức độ nhất định.

Đó là lý do các loại điện trở trong tụ điện luôn xuất hiện dù nhà sản xuất đã tối ưu thiết kế.

Tổn hao trên bản cực và chân nối

Dòng điện đi vào tụ không truyền trực tiếp đến điện môi mà phải đi qua nhiều bộ phận dẫn điện khác nhau.

Bao gồm:

• Chân linh kiện.
• Mối hàn.
• Đường dẫn kim loại.
• Bản cực bên trong.
• Các điểm tiếp xúc vật liệu.

Mỗi thành phần đều có điện trở rất nhỏ.

Khi dòng điện lớn hoặc dòng xung chạy qua liên tục, các điện trở nhỏ này cộng lại và tạo thành ESR.

Ví dụ:

• Tụ hóa thường có ESR cao hơn tụ gốm.
• Tụ chân cắm thường có ESR lớn hơn linh kiện SMD tương đương.
• Mối hàn bị oxy hóa có thể làm ESR tăng theo thời gian.

Đây là một trong những nguyên nhân quan trọng tạo nên điện trở của tụ điện ngoài thực tế.

Tổn hao điện môi bên trong tụ

Điện môi không chỉ có nhiệm vụ cách điện mà còn ảnh hưởng trực tiếp đến hiệu suất làm việc của tụ.

Khi điện trường thay đổi liên tục:

• Các phân tử điện môi bị phân cực.
• Xuất hiện độ trễ phản ứng vật liệu.
• Một phần năng lượng chuyển thành nhiệt.
• Phát sinh tổn hao điện môi.

Những tổn hao này được quy đổi thành các thành phần điện trở trong mô hình tương đương của tụ.

Ngoài ra, điện môi thực tế còn tồn tại dòng rò rất nhỏ khiến tụ không thể giữ điện áp vô thời hạn.

Ảnh hưởng của nhiệt độ và lão hóa

Nhiệt độ là yếu tố tác động mạnh đến các thông số điện của tụ điện.

Khi nhiệt độ tăng:

• Điện môi suy giảm nhanh hơn.
• Chất điện phân bị bay hơi.
• Khả năng cách điện giảm.
• Dòng rò tăng lên.

Theo thời gian sử dụng:

• ESR tăng dần.
• Tụ nóng hơn khi hoạt động.
• Hiệu suất lọc nguồn giảm.
• Tuổi thọ tụ suy giảm.

Đối với tụ hóa trong nguồn xung, quá trình lão hóa thường diễn ra theo vòng lặp:

Nhiệt độ tăng → ESR tăng → phát nhiệt nhiều hơn → tiếp tục làm ESR tăng.

Đây là nguyên nhân phổ biến dẫn đến hiện tượng tụ phồng, tụ khô hoặc tụ mất khả năng lọc nguồn sau nhiều năm sử dụng.

ESR ảnh hưởng gì đến hoạt động mạch?

Sau khi hiểu tụ điện có điện trở không, điều quan trọng tiếp theo là biết các điện trở nội tại này ảnh hưởng như thế nào đến hoạt động của mạch điện.

Trong thực tế, nhiều lỗi nguồn và lỗi điện tử phát sinh trực tiếp từ việc ESR tăng bất thường.

Gây sụt áp và tăng ripple

Khi dòng ripple đi qua tụ điện, ESR tạo ra một điện áp sụt theo công thức:

V = I × ESR

Trong đó:

• V là điện áp sụt.
• I là dòng ripple.
• ESR là điện trở nối tiếp tương đương.

ESR càng lớn thì:

• Điện áp đầu ra càng dao động.
• Ripple tăng lên.
• Khả năng lọc nhiễu giảm.
• Độ ổn định nguồn suy giảm.

Đối với các mạch nguồn hiện đại, chỉ cần ESR tăng thêm một lượng nhỏ cũng có thể làm chất lượng nguồn giảm đáng kể.

Làm tụ phát nhiệt và giảm tuổi thọ

Nhiệt sinh ra trong tụ điện phụ thuộc trực tiếp vào ESR.

Công suất tổn hao được tính theo:

P = I² × ESR

Khi ESR tăng:

• Tụ nóng hơn.
• Chất điện phân lão hóa nhanh hơn.
• Khả năng lưu trữ điện tích giảm.
• Tuổi thọ linh kiện bị rút ngắn.

Đây là nguyên nhân phổ biến khiến nhiều tụ hóa bị khô hoặc phồng sau thời gian dài hoạt động liên tục.

Tác động trong nguồn xung

Nguồn xung là môi trường làm việc khắc nghiệt đối với tụ điện.

Đặc điểm của nguồn xung gồm:

• Tần số đóng cắt cao.
• Dòng ripple liên tục.
• Nhiệt độ làm việc lớn.
• Yêu cầu độ ổn định cao.

Nếu tụ có ESR lớn:

• Điện áp đầu ra dễ dao động.
• Hiệu suất nguồn giảm.
• Linh kiện công suất chịu tải cao hơn.
• Hệ thống dễ phát sinh lỗi ngẫu nhiên.

Vì vậy trong thiết kế nguồn hiện đại, các loại tụ low-ESR thường được ưu tiên sử dụng để đảm bảo độ ổn định lâu dài.

Cách đo điện trở của tụ điện

Nhiều người mới học điện tử thường dùng đồng hồ đo ohm để kiểm tra tụ. Tuy nhiên phương pháp này chỉ phản ánh một phần rất nhỏ đặc tính của tụ điện.

Để đánh giá chính xác điện trở của tụ điện, cần hiểu đúng cách đo và ý nghĩa của từng kết quả.

Đo bằng đồng hồ ohm có chính xác không?

Khi đặt que đo ohm vào hai chân tụ điện, đồng hồ thường hiển thị giá trị thay đổi liên tục.

Nguyên nhân là do:

• Tụ bắt đầu quá trình nạp điện.
• Dòng nạp giảm dần theo thời gian.
• Giá trị đo tăng lên rồi tiến về vô cùng.

Kết quả này chỉ cho biết:

• Tụ có bị chập hay không.
• Tụ có bị rò nghiêm trọng hay không.
• Khả năng nạp điện sơ bộ.

Đồng hồ ohm không thể đo chính xác ESR nên không đánh giá được đầy đủ chất lượng tụ.

Khi nào cần dùng ESR meter?

Để kiểm tra đúng điện trở nội tại của tụ, thiết bị phù hợp nhất là ESR meter.

Thiết bị này cho phép:

• Đo trực tiếp ESR.
• Phát hiện tụ suy hao.
• Kiểm tra tụ ngay trên mạch trong nhiều trường hợp.
• Đánh giá chất lượng tụ nhanh chóng.

Đây là công cụ được sử dụng phổ biến trong sửa chữa:

• Nguồn máy tính.
• TV.
• Màn hình LCD.
• Bo mạch công nghiệp.
• Thiết bị điện tử dân dụng.

Dấu hiệu tụ có ESR cao

Trong nhiều trường hợp, tụ vẫn còn đủ điện dung nhưng ESR đã tăng vượt mức cho phép.

Một số dấu hiệu dễ gặp gồm:

• Nguồn phát tiếng rít bất thường.
• Điện áp đầu ra không ổn định.
• Thiết bị tự khởi động lại.
• Màn hình nhấp nháy.
• Tụ nóng bất thường khi hoạt động.

Đặc biệt với tụ hóa, ESR thường tăng trước khi điện dung giảm mạnh. Vì vậy đo ESR thường giúp phát hiện tụ hỏng sớm hơn so với chỉ đo giá trị µF.

Tụ điện có điện trở không phụ thuộc vào cách nhìn nhận. Trong mô hình lý tưởng, tụ điện không có điện trở tiêu tán mà chỉ có điện dung và dung kháng. Tuy nhiên, tụ điện thực tế luôn tồn tại ESR và điện trở rò do giới hạn của vật liệu, cấu tạo và điều kiện làm việc. Hiểu rõ sự khác biệt giữa điện trở và điện dung sẽ giúp người học phân tích mạch chính xác hơn, lựa chọn linh kiện phù hợp hơn và phát hiện sớm các lỗi liên quan đến tụ điện trong thực tế.
