Tụ điện ký hiệu là gì? Cách đọc và phân biệt ký hiệu trong mạch

Tụ điện ký hiệu là gì trong sơ đồ mạch?

Khi học điện tử, một trong những kiến thức cơ bản cần nắm là tụ điện ký hiệu là gì và cách nhận biết linh kiện này trên sơ đồ nguyên lý. Trong hầu hết các tài liệu kỹ thuật, tụ điện được biểu diễn bằng hình hai bản cực đặt song song và được đánh dấu bằng chữ C kèm số thứ tự như C1, C2, C3...

Nhờ ký hiệu thống nhất này, người đọc có thể nhanh chóng xác định vị trí tụ điện, phân tích chức năng của mạch và thực hiện lắp ráp chính xác hơn.

Ký hiệu cơ bản của tụ điện là gì?

Ký hiệu phổ biến nhất của tụ điện trong sơ đồ mạch gồm hai đường thẳng song song tượng trưng cho hai bản cực của tụ.

Ví dụ:

• C1
• C5
• C10

Trong đó:

• C là viết tắt của Capacitor
• Số phía sau dùng để phân biệt từng linh kiện trong mạch

Đây là dạng ký hiệu xuất hiện trên hầu hết sơ đồ nguồn, mạch lọc, mạch khuếch đại và mạch điều khiển điện tử.

Vì sao tụ điện được ký hiệu bằng chữ C?

Trong điện tử, mỗi linh kiện đều có một mã tham chiếu riêng:

• R = Resistor (điện trở)
• L = Inductor (cuộn cảm)
• D = Diode
• Q = Transistor
• C = Capacitor

Việc sử dụng chữ C giúp kỹ thuật viên nhận diện nhanh loại linh kiện khi đọc schematic hoặc kiểm tra PCB.

Khi nhìn thấy mã bắt đầu bằng C, người đọc có thể xác định ngay đó là một tụ điện mà không cần quan sát toàn bộ sơ đồ.

Ý nghĩa hai bản cực song song trên ký hiệu

Hai vạch song song đại diện cho hai bản dẫn điện được ngăn cách bởi lớp điện môi bên trong tụ.

Tùy từng loại tụ, hình dạng hai bản cực có thể khác nhau:

• Hai vạch bằng nhau: thường là tụ không phân cực
• Một vạch thẳng và một vạch cong: thường là tụ phân cực
• Có mũi tên chéo qua ký hiệu: thường là tụ biến dung

Đối với người mới học điện tử, chỉ cần ghi nhớ hình ảnh hai bản cực song song là có thể nhận diện phần lớn ký hiệu tụ điện trên sơ đồ.

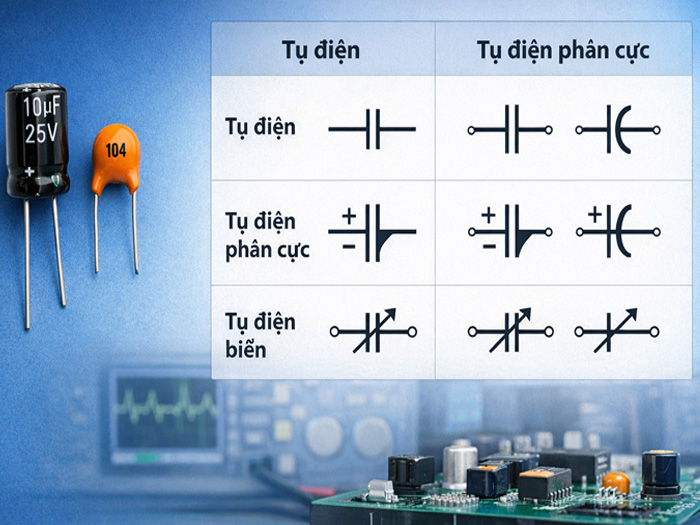

Cách nhận biết các ký hiệu tụ điện phổ biến

Không phải tất cả tụ điện đều có cùng một dạng ký hiệu. Tùy theo đặc tính sử dụng, sơ đồ nguyên lý sẽ biểu diễn các loại tụ bằng những ký hiệu khác nhau. Việc nhận biết đúng giúp tránh lắp sai linh kiện hoặc nhầm chức năng khi sửa chữa mạch.

Ký hiệu tụ phân cực trong mạch

Tụ phân cực thường là tụ hóa và có chiều lắp cố định.

Trên sơ đồ, ký hiệu thường có:

• Một bản cực thẳng
• Một bản cực cong
• Dấu cộng ( ) ở chân dương

Dấu cộng giúp xác định chính xác cực dương của tụ khi lắp đặt.

Nếu đấu ngược cực, tụ hóa có thể:

• Rò điện
• Nóng bất thường
• Phồng vỏ
• Giảm tuổi thọ
• Hư hỏng khi làm việc lâu dài

Đây là loại ký hiệu người mới cần đặc biệt chú ý khi thực hành.

Ký hiệu tụ không phân cực

Tụ không phân cực thường được biểu diễn bằng hai vạch song song bằng nhau và không có dấu cộng hoặc dấu trừ.

Đặc điểm của loại tụ này là có thể lắp theo bất kỳ chiều nào mà vẫn hoạt động bình thường.

Loại ký hiệu này thường xuất hiện ở:

• Mạch dao động
• Mạch lọc nhiễu
• Mạch ghép tín hiệu
• Mạch âm thanh
• Mạch điều khiển điện tử

Các tụ gốm và tụ film là hai ví dụ phổ biến nhất của nhóm tụ không phân cực.

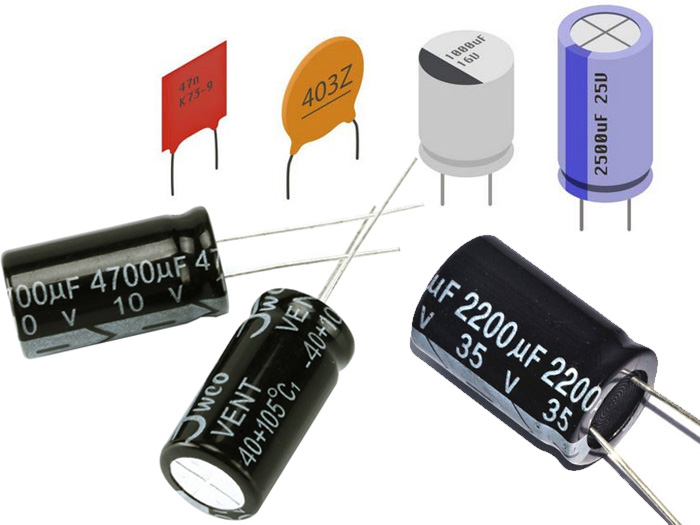

Ký hiệu tụ hóa, tụ gốm và tụ film

Mặc dù cùng thuộc nhóm tụ điện nhưng cách thể hiện trên sơ đồ có một số khác biệt nhỏ.

Tụ hóa thường được vẽ kèm dấu cực tính để nhấn mạnh yêu cầu lắp đúng chiều.

Tụ gốm thường sử dụng ký hiệu hai bản cực bằng nhau vì không có cực dương hoặc cực âm.

Tụ film cũng dùng ký hiệu tương tự tụ gốm và thường xuất hiện trong các mạch lọc tín hiệu hoặc mạch công suất nhỏ.

Khi kết hợp quan sát ký hiệu và mã linh kiện trên sơ đồ, người đọc sẽ dễ dàng phân biệt từng loại tụ điện được sử dụng trong mạch.

Phân biệt ký hiệu tụ cố định và tụ biến dung

Sau khi nhận biết các loại tụ phân cực và không phân cực, người học cần hiểu thêm sự khác biệt giữa tụ cố định và tụ biến dung. Đây là nhóm ký hiệu thường xuất hiện trong các mạch radio, RF, dao động và thiết bị đo điện tử.

Ký hiệu tụ cố định thường gặp

Tụ cố định là loại có giá trị điện dung không thay đổi trong quá trình sử dụng.

Trên sơ đồ nguyên lý, tụ cố định thường được thể hiện bằng:

• Hai bản cực song song bằng nhau
• Hoặc một bản thẳng, một bản cong đối với tụ phân cực

Các loại tụ cố định phổ biến gồm:

• Tụ hóa
• Tụ gốm
• Tụ film
• Tụ mica

Loại tụ này chiếm phần lớn số lượng linh kiện trong các thiết bị điện tử dân dụng và công nghiệp.

Ký hiệu tụ xoay có đặc điểm gì?

Tụ xoay hay tụ biến dung được nhận biết bằng một mũi tên chéo đi qua ký hiệu tụ điện.

Mũi tên này biểu thị giá trị điện dung có thể thay đổi trong quá trình sử dụng.

Người dùng có thể điều chỉnh điện dung bằng cách xoay trục cơ khí làm thay đổi diện tích hoặc khoảng cách giữa các bản cực.

Loại tụ này thường xuất hiện trong:

• Radio AM/FM
• Mạch cộng hưởng LC
• Bộ chọn tần số
• Thiết bị thu phát sóng

Một mẹo nhận biết đơn giản là: khi thấy mũi tên chéo trên ký hiệu tụ điện, hãy nghĩ ngay đến khả năng điều chỉnh giá trị điện dung.

Ký hiệu tụ chỉnh trong mạch điện tử

Tụ chỉnh (trimmer capacitor) cũng thuộc nhóm tụ biến dung nhưng được dùng để hiệu chỉnh chính xác thay vì điều chỉnh thường xuyên.

Ký hiệu thường giống tụ điện cơ bản nhưng có thêm nét điều chỉnh nhỏ hoặc mũi tên ngắn.

Loại tụ này thường được sử dụng trong:

• Mạch RF
• Mạch anten
• Bộ tạo dao động
• Mạch cảm biến
• Thiết bị đo lường

Trong thực tế sửa chữa, tụ chỉnh thường chỉ được căn chỉnh khi hiệu chuẩn thiết bị hoặc cân chỉnh tần số hoạt động.

Cách đọc ký hiệu tụ điện theo tiêu chuẩn

Khi tham khảo tài liệu kỹ thuật từ nhiều nguồn khác nhau, người học có thể gặp các ký hiệu tụ điện được vẽ hơi khác nhau. Nguyên nhân chủ yếu đến từ việc sử dụng các tiêu chuẩn biểu diễn khác nhau trên thế giới.

Chuẩn IEC sử dụng ký hiệu ra sao?

Chuẩn IEC là tiêu chuẩn được sử dụng rộng rãi tại châu Âu và nhiều quốc gia khác.

Đặc điểm của ký hiệu theo IEC:

• Thiết kế đơn giản
• Hai bản cực cân đối
• Dễ nhận biết trên sơ đồ kỹ thuật

Các phần mềm thiết kế mạch hiện đại thường ưu tiên sử dụng cách thể hiện theo chuẩn này vì tính trực quan và dễ đọc.

Đối với người mới học điện tử, đây cũng là dạng ký hiệu dễ làm quen nhất.

Chuẩn ANSI có điểm gì khác?

Chuẩn ANSI được sử dụng phổ biến trong các tài liệu kỹ thuật của Mỹ.

So với IEC, ký hiệu ANSI thường thể hiện rõ hơn đặc điểm của từng loại tụ điện.

Ví dụ:

• Tụ phân cực có bản cực cong rõ ràng
• Dấu cực tính được nhấn mạnh hơn
• Một số thư viện linh kiện sử dụng hình vẽ chi tiết hơn

Dù cách trình bày khác nhau nhưng ý nghĩa kỹ thuật của linh kiện vẫn hoàn toàn giống nhau.

Mẹo nhận diện nhanh khi đọc sơ đồ

Để đọc sơ đồ hiệu quả, không nên chỉ nhìn hình dạng ký hiệu mà cần kết hợp thêm mã linh kiện.

Một số mẹo đơn giản gồm:

• Thấy mã C1, C2, C3 → thường là tụ điện
• Hai bản cực song song → nhận diện tụ điện
• Có dấu cộng → tụ phân cực
• Có mũi tên chéo → tụ biến dung
• Có nét điều chỉnh nhỏ → tụ chỉnh

Khi kết hợp các dấu hiệu này, người học có thể nhận biết đúng loại tụ điện chỉ trong vài giây mà không cần tra cứu tài liệu.

Cách đối chiếu ký hiệu tụ trên PCB

Hiểu ký hiệu trên sơ đồ nguyên lý là bước đầu tiên. Khi lắp ráp hoặc sửa chữa mạch thực tế, người học cần biết cách đối chiếu ký hiệu đó với vị trí linh kiện trên PCB để tránh nhầm lẫn.

Tìm mã C trên sơ đồ và PCB

Trên sơ đồ nguyên lý, mỗi tụ điện đều được gắn một mã định danh riêng như:

• C1
• C5
• C12
• C25

Khi chuyển sang PCB, các mã này thường vẫn được giữ nguyên.

Cách làm an toàn là:

1. Xác định mã tụ trên sơ đồ.
2. Tìm đúng mã tương ứng trên PCB.
3. Kiểm tra giá trị linh kiện.
4. Kiểm tra cực tính nếu là tụ phân cực.

Thói quen này giúp giảm đáng kể lỗi lắp nhầm linh kiện khi thực hành.

Kiểm tra cực tính trước khi lắp

Đối với tụ hóa phân cực, việc kiểm tra cực tính là bước bắt buộc.

Người dùng nên đối chiếu đồng thời:

• Dấu cộng trên sơ đồ.
• Ký hiệu cực tính trên PCB.
• Vạch âm trên thân tụ.
• Chân dài của tụ mới (thường là cực dương).

Trong nhiều mạch nguồn DC, chân dương của tụ thường được nối về phía điện áp dương sau mạch chỉnh lưu hoặc bộ ổn áp.

Kiểm tra kỹ trước khi cấp nguồn sẽ giúp hạn chế nguy cơ hỏng tụ và các linh kiện liên quan.

Đối chiếu giá trị tụ đúng cách

Ngoài vị trí và cực tính, cần kiểm tra đúng giá trị điện dung trước khi lắp.

Một số giá trị thường gặp:

• 100 pF
• 104 (100 nF)
• 1 µF
• 10 µF
• 100 µF

Nếu lắp sai giá trị, mạch vẫn có thể hoạt động nhưng hiệu suất sẽ giảm hoặc xuất hiện lỗi khó xác định.

Vì vậy, nên đối chiếu đồng thời:

• Mã linh kiện.
• Giá trị điện dung.
• Điện áp làm việc của tụ.

Những lỗi thường gặp khi đọc ký hiệu tụ

Người mới học điện tử thường nhận diện được tụ điện nhưng vẫn mắc lỗi trong quá trình phân tích hoặc lắp ráp. Việc hiểu các lỗi phổ biến sẽ giúp tránh được nhiều sự cố không đáng có.

Nhầm tụ điện với nguồn một chiều

Một số ký hiệu tụ phân cực có hình dạng khá giống ký hiệu nguồn DC.

Đây là lỗi thường gặp khi mới làm quen với sơ đồ nguyên lý.

Cách phân biệt nhanh:

• Nguồn DC thường đi kèm ký hiệu điện áp hoặc cực nguồn rõ ràng.
• Tụ điện có mã bắt đầu bằng chữ C.
• Tụ thường xuất hiện trong các mạch lọc, ghép tín hiệu hoặc mạch RC.

Nếu thấy linh kiện nằm nối tiếp đường tín hiệu hoặc mắc song song với nguồn, khả năng cao đó là tụ điện.

Lắp sai cực của tụ hóa

Đây là lỗi thực tế phổ biến nhất đối với người mới học điện tử.

Khi đấu ngược cực:

• Tụ bị nóng.
• Tăng dòng rò.
• Giảm tuổi thọ.
• Phồng nắp.
• Có thể hỏng khi điện áp cao.

Để tránh lỗi này, hãy luôn kiểm tra đồng thời:

• Dấu cộng trên sơ đồ.
• Ký hiệu trên PCB.
• Vạch âm trên thân tụ.

Chỉ mất vài giây kiểm tra nhưng có thể tránh được nhiều hư hỏng không cần thiết.

Bỏ sót ký hiệu tụ biến dung

Do ký hiệu khá nhỏ nên nhiều người mới thường bỏ qua tụ biến dung hoặc tụ chỉnh khi phân tích sơ đồ.

Hậu quả là:

• Hiểu sai nguyên lý hoạt động.
• Không xác định được điểm hiệu chỉnh.
• Chẩn đoán sai nguyên nhân lỗi mạch.

Khi thấy mũi tên hoặc dấu điều chỉnh xuất hiện trên ký hiệu tụ điện, cần chú ý đây là linh kiện có khả năng thay đổi điện dung và thường ảnh hưởng trực tiếp đến tần số hoặc độ ổn định của mạch.

Hiểu đúng tụ điện ký hiệu là gì giúp người học đọc sơ đồ nguyên lý nhanh hơn, nhận diện chính xác các loại tụ điện và đối chiếu dễ dàng với PCB thực tế. Chỉ cần nắm vững ký hiệu cơ bản, mã linh kiện C và cách phân biệt tụ phân cực, tụ không phân cực, tụ biến dung là đã có thể tự tin phân tích phần lớn mạch điện tử cơ bản. Đây là nền tảng quan trọng cho quá trình học tập, lắp ráp và sửa chữa thiết bị điện tử sau này.
