Để tích điện cho tụ điện ta phải làm gì? Cách nạp điện cho tụ

Để tích điện cho tụ điện ta phải làm gì?

Để trả lời ngắn gọn câu hỏi để tích điện cho tụ điện ta phải làm gì, cần nối hai đầu tụ điện với nguồn điện một chiều (DC) phù hợp. Khi có hiệu điện thế đặt vào hai bản tụ, các electron sẽ dịch chuyển làm một bản tích điện âm và bản còn lại tích điện dương. Quá trình này tạo ra điện trường bên trong tụ và giúp tụ lưu trữ năng lượng.

Trong thực tế, để nạp tụ an toàn và ổn định, người ta thường mắc thêm điện trở hạn dòng giữa nguồn và tụ điện thay vì nối trực tiếp.

Muốn tích điện cho tụ cần nguồn điện nào?

Tụ điện được nạp hiệu quả nhất bằng nguồn điện một chiều như pin, acquy hoặc bộ nguồn DC.

Khi nối tụ với nguồn DC:

• Điện áp nguồn tạo ra sự chênh lệch điện thế giữa hai bản tụ.
• Electron dịch chuyển từ bản này sang bản kia.
• Điện tích trên hai bản tăng dần theo thời gian.
• Điện áp trên tụ tiến gần đến điện áp nguồn.

Ví dụ, nếu nối một tụ điện với pin 9V thì điện áp trên tụ sẽ tăng dần từ 0V đến gần 9V. Khi đó tụ được xem là đã tích điện gần đầy.

Ngược lại, nếu dùng nguồn xoay chiều (AC), điện áp liên tục đổi chiều nên tụ sẽ liên tục nạp và xả. Vì vậy nguồn AC không phù hợp khi cần tìm hiểu cách nạp điện cho tụ điện theo nguyên lý cơ bản.

Vì sao tụ điện có thể tích điện?

Tụ điện gồm hai bản dẫn điện đặt gần nhau và được ngăn cách bởi một lớp cách điện gọi là điện môi.

Khi đặt điện áp vào hai đầu tụ:

• Một bản nhận thêm electron.
• Một bản mất bớt electron.
• Hai bản xuất hiện điện tích trái dấu.
• Giữa hai bản hình thành điện trường.

Năng lượng không được lưu dưới dạng dòng điện mà được lưu dưới dạng năng lượng điện trường trong lớp điện môi. Đây chính là nguyên lý giúp tụ điện được sử dụng trong các mạch lọc nguồn, mạch tạo trễ, mạch khởi động và nhiều thiết bị điện tử khác.

Các bước nạp điện cho tụ đúng cách

Muốn nạp tụ an toàn và đúng kỹ thuật, cần thực hiện theo trình tự rõ ràng. Việc đấu nối đúng từ đầu sẽ giúp tránh hỏng tụ, giảm dòng xung và đảm bảo kết quả đo chính xác.

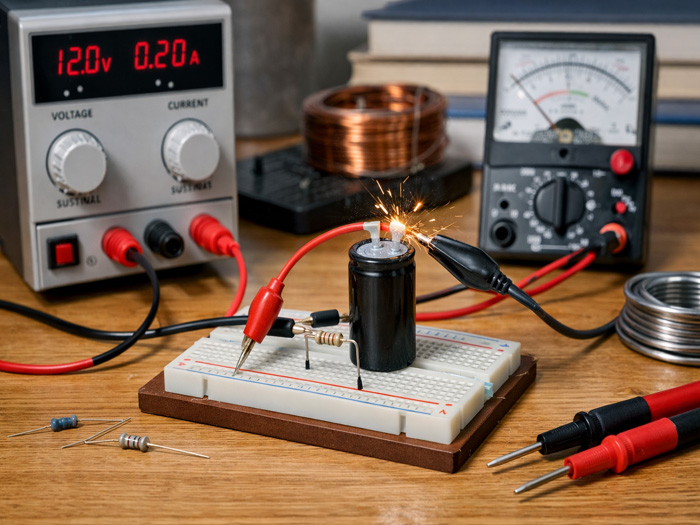

Nối tụ với nguồn qua điện trở hạn dòng

Bước đầu tiên là mắc nối tiếp tụ điện với một điện trở hạn dòng rồi mới kết nối với nguồn DC.

Điện trở có vai trò:

• Giới hạn dòng điện ban đầu.
• Giảm dòng xung khi mới cấp nguồn.
• Bảo vệ tụ điện và nguồn cấp.
• Giúp quá trình nạp diễn ra ổn định hơn.

Ví dụ một mạch đơn giản gồm:

• Nguồn DC 5V.
• Điện trở 1kΩ.
• Tụ điện 100µF.

Khi cấp nguồn, tụ sẽ nhận điện tích từ từ thay vì nhận ngay lập tức.

Kiểm tra cực tính trước khi cấp nguồn

Đối với tụ hóa hoặc các loại tụ phân cực, việc đấu đúng cực là yêu cầu bắt buộc.

Nguyên tắc kết nối:

• Cực dương của tụ nối với cực dương nguồn.
• Cực âm của tụ nối với cực âm nguồn.

Nếu đấu ngược cực:

• Tụ có thể bị nóng lên nhanh.
• Xuất hiện hiện tượng rò điện.
• Tụ bị phồng hoặc giảm tuổi thọ.
• Trường hợp nặng có thể hỏng hoàn toàn.

Trước khi cấp điện, nên kiểm tra kỹ ký hiệu " " hoặc vạch đánh dấu cực âm trên thân tụ.

Theo dõi quá trình nạp điện của tụ

Sau khi hoàn tất kết nối, tiến hành cấp nguồn cho mạch.

Lúc này:

• Dòng điện nạp xuất hiện.
• Điện tích tích lũy trên hai bản tụ.
• Điện áp trên tụ tăng dần.
• Dòng điện giảm dần theo thời gian.

Quá trình nạp tiếp tục cho đến khi điện áp trên tụ gần bằng điện áp nguồn. Khi đó dòng điện gần như bằng 0 và tụ được xem là đã nạp đầy.

Có thể ghi nhớ nhanh quy trình:

1. Chọn nguồn DC phù hợp.
2. Kiểm tra điện áp định mức của tụ.
3. Mắc điện trở hạn dòng.
4. Đấu đúng cực nếu là tụ hóa.
5. Cấp nguồn.
6. Chờ tụ đạt điện áp nguồn.

Đây là quy trình thực tế và cũng là câu trả lời đầy đủ nhất cho câu hỏi để tích điện cho tụ điện ta phải làm gì.

Điện áp trên tụ thay đổi thế nào khi nạp?

Một trong những đặc điểm quan trọng của quá trình nạp điện cho tụ điện là điện áp trên tụ không tăng ngay lên bằng điện áp nguồn mà tăng dần theo thời gian.

Ban đầu tụ chưa tích điện nên điện áp giữa hai bản bằng 0V. Sau khi cấp nguồn, điện tích liên tục tích lũy trên hai bản tụ làm điện áp tăng dần cho đến khi tiến gần giá trị điện áp nguồn.

Đây là nguyên lý hoạt động của nhiều mạch điện tử như mạch tạo trễ, mạch lọc nguồn và mạch định thời.

Trạng thái tụ khi mới bắt đầu nạp

Ngay tại thời điểm vừa đóng mạch:

• Điện áp trên tụ gần bằng 0V.
• Dòng điện nạp đạt giá trị lớn nhất.
• Điện trở chịu phần lớn điện áp nguồn.

Ở giai đoạn này, tụ điện hoạt động gần giống như một dây dẫn tạm thời vì chưa hình thành điện trường đủ lớn để chống lại dòng điện từ nguồn.

Ví dụ với nguồn 12V:

• t = 0 giây → điện áp tụ ≈ 0V
• sau một khoảng thời gian ngắn → điện áp tăng lên vài vôn
• điện áp tiếp tục tăng dần theo thời gian

Do đó, tốc độ nạp nhanh nhất luôn xuất hiện ở thời điểm ban đầu.

Khi nào tụ được xem là nạp đầy?

Khi quá trình tích điện diễn ra đủ lâu, điện áp trên tụ sẽ tiến gần bằng điện áp của nguồn cấp.

Ví dụ:

• Nguồn DC 12V.
• Sau thời gian nạp đủ dài.
• Điện áp trên tụ đạt gần 12V.

Lúc này:

• Hiệu điện thế trên điện trở gần bằng 0.
• Dòng điện trong mạch gần như không còn.
• Tụ không nhận thêm điện tích đáng kể.

Về mặt thực hành, người ta xem tụ đã nạp đầy khi điện áp trên tụ đạt khoảng 99% điện áp nguồn.

Đây là dấu hiệu dễ nhận biết nhất để xác định quá trình tích điện cho tụ điện đã hoàn tất.

Vì sao nên dùng điện trở khi nạp tụ?

Nhiều người mới học thường thắc mắc vì sao không nối tụ trực tiếp với nguồn điện mà phải mắc thêm điện trở. Thực tế, điện trở là thành phần rất quan trọng giúp quá trình nạp tụ diễn ra an toàn và ổn định.

Điện trở giúp hạn chế dòng xung

Khi tụ chưa có điện tích, điện áp trên tụ bằng 0V.

Nếu nối trực tiếp với nguồn:

• Dòng điện ban đầu có thể tăng rất lớn.
• Xuất hiện dòng xung mạnh trong thời gian ngắn.
• Nguồn điện phải chịu tải đột ngột.

Dòng xung lớn có thể gây:

• Sụt áp nguồn.
• Nóng dây dẫn.
• Mòn tiếp điểm công tắc.
• Giảm tuổi thọ linh kiện.

Việc sử dụng điện trở hạn dòng giúp dòng điện đi vào tụ từ từ và có kiểm soát hơn.

Đây là nguyên tắc được áp dụng trong hầu hết các mạch RC cơ bản.

Điện trở bảo vệ tụ và linh kiện

Ngoài chức năng hạn dòng, điện trở còn giúp bảo vệ nhiều linh kiện trong mạch.

Các linh kiện thường được hưởng lợi từ điện trở hạn dòng gồm:

• Tụ điện.
• Transistor.
• IC định thời.
• Vi điều khiển.
• Công tắc cơ.
• Bộ nguồn DC.

Ví dụ trong các mạch điều khiển sử dụng vi điều khiển, nếu tụ được nạp trực tiếp mà không có điện trở, dòng xung ban đầu có thể làm tăng tải lên chân điều khiển hoặc nguồn cấp.

Vì vậy, một nguyên tắc thực hành rất dễ nhớ là:

Nạp tụ an toàn = Nguồn DC điện trở hạn dòng đấu đúng cực

Chỉ cần tuân thủ nguyên tắc này, người học có thể thực hiện hầu hết các thí nghiệm và bài thực hành liên quan đến cách nạp điện cho tụ một cách an toàn và chính xác.

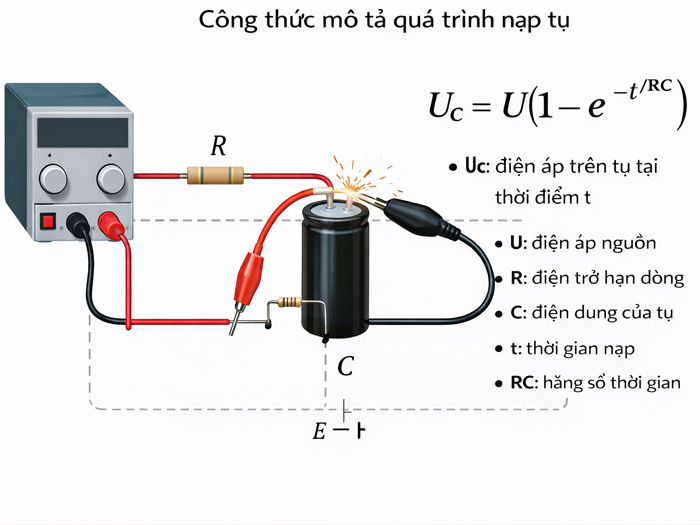

Công thức mô tả quá trình nạp tụ

Ngoài việc hiểu cách đấu nối, người học nên nắm các công thức cơ bản để hiểu rõ bản chất của quá trình nạp điện cho tụ điện trong mạch RC.

Các công thức này thường xuất hiện trong chương trình Vật lý phổ thông, điện tử cơ bản và các bài tập tính toán thời gian nạp tụ.

Công thức điện áp trên tụ theo thời gian

Khi tụ điện được nối với nguồn một chiều thông qua điện trở, điện áp trên tụ thay đổi theo công thức:

Uc = U(1 − e^(-t/RC))

Trong đó:

• Uc là điện áp trên tụ tại thời điểm t.
• U là điện áp nguồn.
• R là điện trở hạn dòng.
• C là điện dung của tụ.
• t là thời gian nạp.
• RC là hằng số thời gian của mạch.

Từ công thức có thể thấy:

• Lúc mới nạp điện áp tăng rất nhanh.
• Càng về sau tốc độ tăng càng chậm.
• Cuối cùng điện áp tiến gần điện áp nguồn.

Đây là đặc trưng quan trọng của quá trình tích điện cho tụ điện.

Ý nghĩa của hằng số thời gian RC

Trong mạch nạp tụ, giá trị:

τ = RC

được gọi là hằng số thời gian RC.

Giá trị này cho biết tốc độ nạp của tụ điện.

Ví dụ:

• R = 1kΩ.
• C = 1000µF.

Khi đó:

τ = 1 giây.

Ý nghĩa thực tế:

• Sau 1τ tụ đạt khoảng 63% điện áp nguồn.
• Sau 3τ tụ đạt khoảng 95% điện áp nguồn.
• Sau 5τ tụ gần như nạp đầy.

Vì vậy trong thực hành, người ta thường sử dụng quy tắc:

Sau khoảng 5RC, tụ điện được xem là đã nạp đầy.

Đây là mẹo rất hữu ích khi giải bài tập và tính toán thời gian trong các mạch RC.

Những lỗi thường gặp khi nạp tụ điện

Trong quá trình học tập và lắp ráp mạch điện tử, người mới thường mắc một số lỗi khiến tụ hoạt động không ổn định hoặc bị hư hỏng.

Hiểu trước các sai sót này sẽ giúp quá trình nạp điện cho tụ an toàn và hiệu quả hơn.

Đấu ngược cực tụ hóa

Đây là lỗi phổ biến nhất khi sử dụng tụ phân cực.

Nếu nối:

• Cực dương của tụ vào cực âm nguồn.
• Cực âm của tụ vào cực dương nguồn.

Thì có thể xảy ra:

• Tụ nóng lên nhanh.
• Rò điện mạnh.
• Phồng thân tụ.
• Giảm tuổi thọ.
• Hỏng hoàn toàn.

Trước khi cấp nguồn cần kiểm tra:

• Dấu " " trên thân tụ.
• Vạch đánh dấu cực âm.
• Ký hiệu trên sơ đồ mạch.

Việc kiểm tra cực tính chỉ mất vài giây nhưng giúp tránh phần lớn sự cố thường gặp.

Dùng nguồn vượt điện áp định mức

Mỗi tụ điện đều có giới hạn điện áp làm việc tối đa.

Các mức thường gặp gồm:

• 16V.
• 25V.
• 35V.
• 50V.
• 63V.

Nếu điện áp nguồn vượt quá điện áp định mức:

• Điện môi có thể bị đánh thủng.
• Tụ bị rò điện.
• Tụ giảm tuổi thọ nhanh.
• Nguy cơ hỏng linh kiện tăng cao.

Ví dụ:

• Tụ 16V.
• Cấp nguồn 24V.

Trường hợp này có nguy cơ hỏng tụ rất lớn.

Nguyên tắc an toàn là nên chọn tụ có điện áp định mức cao hơn điện áp nguồn khoảng 20–30%.

Nạp tụ trực tiếp không qua điện trở

Nhiều người cho rằng nối trực tiếp tụ với nguồn sẽ giúp tụ nạp nhanh hơn. Tuy nhiên cách làm này có thể tạo ra dòng xung rất lớn ở thời điểm ban đầu.

Hậu quả có thể gồm:

• Quá tải nguồn điện.
• Nóng dây dẫn.
• Giảm tuổi thọ công tắc.
• Tăng áp lực lên tụ điện.

Trong các mạch điện tử thực tế, điện trở hạn dòng thường được sử dụng để kiểm soát quá trình nạp và bảo vệ linh kiện.

Vì vậy, khi tìm hiểu để tích điện cho tụ điện ta phải làm gì, cần ghi nhớ rằng việc sử dụng điện trở hạn dòng là một phần quan trọng của quy trình nạp tụ đúng kỹ thuật.

Việc hiểu đúng để tích điện cho tụ điện ta phải làm gì giúp người học nắm chắc nguyên lý hoạt động của tụ điện và các mạch RC cơ bản. Để nạp tụ đúng cách, cần sử dụng nguồn điện một chiều phù hợp, đấu đúng cực đối với tụ phân cực và nên mắc thêm điện trở hạn dòng để bảo vệ linh kiện. Khi điện áp trên tụ tiến gần điện áp nguồn và dòng nạp gần bằng 0, tụ được xem là đã nạp đầy.
