Tụ điện có ở đâu? Các thiết bị có tụ điện thường gặp

Tụ điện xuất hiện ở những đâu trong đời sống

Tụ điện xuất hiện gần như ở mọi thiết bị dùng điện quanh chúng ta. Từ đồ điện tử nhỏ như điện thoại, tai nghe đến thiết bị công suất lớn như điều hòa, máy bơm hay bộ lưu điện, tụ điện đều đóng vai trò lưu trữ điện tích, ổn định nguồn và hỗ trợ khởi động.

Thiết bị điện tử dân dụng phổ biến

Trong nhóm thiết bị điện tử dân dụng, tụ điện thường nằm trên bo mạch nguồn, main xử lý và các mạch tín hiệu phụ trợ.

Điện thoại, laptop, máy tính

Bên trong điện thoại và laptop, tụ điện được đặt dày đặc trên bo mạch chủ. Chúng thường nằm:

• gần chip xử lý để ổn định điện áp
• cạnh RAM và bộ nhớ
• quanh khu vực IC nguồn
• trong mạch sạc pin

Nhờ đó, thiết bị hoạt động ổn định khi xử lý tác vụ nặng, giảm sụt áp và hạn chế nhiễu điện.

TV, loa, đầu thu, modem Wi-Fi

Các thiết bị này luôn có tụ điện ở:

• mạch nguồn AC-DC
• khuếch đại âm thanh
• mạch xử lý tín hiệu hình ảnh
• bộ phát sóng RF/Wi-Fi

Ví dụ dễ thấy nhất là trên bo nguồn TV, các tụ hóa hình trụ thường đứng gần biến áp nguồn và tản nhiệt.

Bộ sạc điện thoại, adapter laptop

Trong sạc và adapter, tụ điện nằm ngay phần đầu vào nguồn và đầu ra DC. Chúng giúp:

• lọc nhiễu điện lưới
• làm phẳng điện áp DC
• giảm dao động xung
• bảo vệ linh kiện phía sau

Đây là nhóm thiết bị rất phổ biến giúp người dùng dễ hình dung rõ tụ điện có ở đâu trong thực tế.

Đồ gia dụng dùng tụ điện hằng ngày

Ở đồ gia dụng, tụ điện thường gắn trong mạch điều khiển hoặc đi cùng motor.

Nồi cơm điện, bếp từ, lò vi sóng

Các thiết bị này dùng tụ điện để:

• ổn định nguồn mạch điều khiển
• tạo dao động tần số cao
• lọc nguồn cho cảm biến nhiệt
• duy trì hoạt động relay

Đặc biệt ở bếp từ, tụ điện công suất thường nằm gần cuộn dây từ và mạch IGBT.

Máy lọc không khí, máy hút ẩm

Tụ điện xuất hiện trong:

• mạch nguồn switching
• mạch cảm biến
• motor quạt gió
• board hiển thị

Những thiết bị chạy liên tục thường cần nhiều tụ lọc nguồn để hoạt động ổn định lâu dài.

Máy xay, máy ép, máy sấy tóc

Các thiết bị dùng motor nhỏ thường có tụ điện:

• hỗ trợ khởi động
• chống nhiễu chổi than
• giảm sụt áp khi tải tăng

Đây là lý do rất nhiều đồ gia dụng nhỏ vẫn có tụ điện dù kích thước tổng thể không lớn.

Hệ thống điện lạnh và motor

Đây là nơi tụ điện xuất hiện rất nhiều và dễ nhận biết nhất ngoài thực tế.

Quạt điện và quạt trần

Trong quạt điện, tụ thường nằm:

• trong hộp số quạt
• gần motor
• bên trong bầu quạt trần

Tụ này có nhiệm vụ tạo lệch pha để motor quay, nên còn gọi là tụ chạy quạt.

Máy bơm nước và máy nén

Máy bơm dân dụng thường có tụ:

• gắn trong hộp điện trên thân máy
• đặt cạnh đầu dây motor
• nối trực tiếp cuộn đề

Tụ giúp máy khởi động mạnh hơn và chạy ổn định.

Điều hòa và tủ lạnh

Trong điều hòa, tụ điện thường nằm ở dàn nóng, gần block máy nén hoặc quạt dàn nóng.
Ở tủ lạnh, tụ nằm gần máy nén phía sau đáy tủ.

Đây là nhóm người dùng thường gặp khi sửa chữa nên rất phù hợp với truy vấn các thiết bị có tụ điện thường gặp.

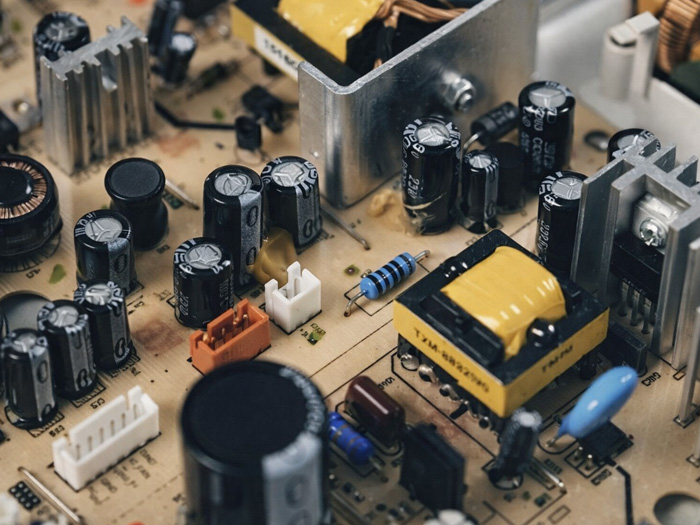

Tụ điện nằm ở đâu trên bo mạch

Khi mở một bo mạch điện tử, tụ điện thường là linh kiện xuất hiện với mật độ rất cao. Chúng phân bố theo từng khu vực chức năng để lọc nguồn, ổn định tín hiệu và chống nhiễu.

Khu vực nguồn và lọc nhiễu

Đây là vị trí dễ thấy nhất. Tụ điện thường tập trung gần:

• cổng cấp nguồn
• biến áp xung
• diode chỉnh lưu
• IC nguồn
• cuộn cảm

Trong bộ nguồn TV, màn hình, adapter hoặc main máy tính, các tụ hóa hình trụ thường đứng thành cụm ở khu vực này.

Vai trò chính:

• làm phẳng điện áp DC
• lọc nhiễu cao tần
• giảm gợn sóng nguồn
• giữ nguồn ổn định khi tải thay đổi

Nếu người dùng thắc mắc tụ điện có ở đâu trên mạch, đây gần như luôn là vị trí đầu tiên.

Gần IC xử lý và chip nhớ

Quanh CPU, RAM, chip Wi-Fi, chip âm thanh hay vi điều khiển luôn có nhiều tụ điện kích thước nhỏ.

Các tụ này thường là tụ gốm dán SMD, nằm:

• sát chân IC
• xếp thành hàng quanh chip
• gần đường cấp VCC và GND

Nhiệm vụ của chúng là:

• chống sụt áp tức thời
• ổn định xung nhịp
• giảm nhiễu logic
• giữ tín hiệu sạch cho chip xử lý

Trong điện thoại và laptop, đây là khu vực có số lượng tụ điện nhiều nhất.

Mạch âm thanh, RF và cảm biến

Ngoài nguồn và CPU, tụ điện còn nằm trong:

• mạch khuếch đại loa
• mạch micro
• anten Wi-Fi/Bluetooth
• cảm biến nhiệt độ
• cảm biến ánh sáng
• camera

Ở đây tụ điện giúp ghép tín hiệu, lọc nhiễu và tách thành phần DC khỏi tín hiệu âm thanh hoặc sóng RF.

Đây là lý do bo mạch điện thoại, TV thông minh và thiết bị IoT luôn có tụ điện rải khắp nhiều vùng chức năng.

Các thiết bị gia đình thường có tụ điện

Trong gia đình, rất nhiều thiết bị quen thuộc có tụ điện dù người dùng ít khi để ý.

Quạt điện và máy bơm nước

Đây là hai thiết bị phổ biến nhất.

Quạt điện

Tụ điện thường nằm trong thân quạt, gần motor hoặc cụm nút số.
Nó giúp tạo lệch pha để cánh quạt quay đúng chiều và đạt đủ mô-men khởi động.

Máy bơm nước

Tụ thường đặt trong hộp điện trên đầu bơm.
Chức năng chính là:

• hỗ trợ đề máy
• tăng lực khởi động
• giúp motor chạy êm
• hạn chế nóng cuộn dây

Khi tụ yếu, quạt hoặc máy bơm thường quay chậm, khó khởi động hoặc phải dùng tay mồi.

Điều hòa, tủ lạnh, máy giặt

Đây là nhóm thiết bị điện lạnh dùng tụ điện rất thường xuyên.

Điều hòa

Tụ điện thường ở dàn nóng, gắn gần:

• block máy nén
• quạt dàn nóng
• bo inverter

Tủ lạnh

Tụ nằm gần máy nén phía sau, hỗ trợ block khởi động.

Máy giặt

Tụ thường đi cùng motor lồng giặt hoặc nằm trên bo mạch điều khiển nguồn.

Nhóm này giúp người đọc trả lời trực tiếp câu hỏi thiết bị nào có tụ điện thường gặp trong nhà.

TV, loa, bộ sạc, bếp từ

Các thiết bị điện tử gia đình hiện đại đều có tụ điện trong:

• bo nguồn
• mạch công suất
• mạch âm thanh
• mạch cảm biến
• bộ tạo xung

Đặc biệt:

• TV có nhiều tụ ở bo nguồn
• loa có tụ ở mạch âm thanh
• bộ sạc có tụ lọc nguồn
• bếp từ có tụ công suất lớn gần IGBT

Đây là nhóm thiết bị mà gần như gia đình nào cũng sở hữu.

Thiết bị cá nhân nào có tụ điện

Tụ điện xuất hiện trong hầu hết thiết bị cá nhân hiện đại vì mọi mạch điện tử đều cần ổn định nguồn, lọc nhiễu và xử lý tín hiệu. Người dùng thường không nhìn thấy, nhưng bên trong các thiết bị nhỏ gọn này có rất nhiều tụ điện kích thước siêu nhỏ.

Điện thoại và laptop

Đây là hai thiết bị có mật độ tụ điện dày đặc nhất.

Điện thoại

Trong điện thoại, tụ điện nằm trên mainboard tại các khu vực:

• IC nguồn và mạch sạc
• CPU, GPU, RAM
• camera và cảm biến
• sóng Wi-Fi, Bluetooth, 4G/5G
• mạch loa, micro và rung

Phần lớn là tụ gốm dán SMD rất nhỏ, giúp điện thoại hoạt động ổn định khi chuyển tác vụ nhanh.

Laptop

Laptop có tụ điện ở:

• mainboard
• mạch VRM CPU
• khu vực RAM
• cổng USB và HDMI
• bộ sạc pin
• màn hình và loa

Đặc biệt quanh CPU và GPU luôn có rất nhiều tụ lọc nguồn để chống sụt áp khi tải tăng cao.

Sạc dự phòng và adapter

Đây là nhóm thiết bị rất dễ bắt gặp trong đời sống.

Sạc dự phòng

Tụ điện nằm trong:

• mạch boost tăng áp
• mạch bảo vệ pin
• đầu ra USB
• mạch quản lý sạc xả

Chúng giúp điện áp đầu ra ổn định khi sạc điện thoại hoặc tai nghe.

Adapter laptop, router, camera

Adapter luôn có tụ điện ở:

• đầu vào AC
• chỉnh lưu DC
• nguồn xung
• đầu ra ổn áp

Nếu adapter bị tụ phù hoặc khô, thiết bị thường có dấu hiệu sạc chập chờn hoặc không lên nguồn.

Đồng hồ thông minh và tai nghe

Các thiết bị đeo thông minh cũng dùng tụ điện rất nhiều.

Đồng hồ thông minh

Tụ điện tập trung ở:

• bo nguồn
• cảm biến nhịp tim
• màn hình
• Bluetooth
• mạch sạc không dây

Tai nghe Bluetooth

Tụ điện có trong:

• mạch DAC âm thanh
• Bluetooth RF
• pin và sạc
• chống ồn ANC
• driver khuếch đại tín hiệu

Dù kích thước rất nhỏ, đây vẫn là nhóm thiết bị cho thấy rõ tụ điện có ở đâu trong các đồ dùng cá nhân hằng ngày.

Tụ điện trong xe và thiết bị công suất

Ngoài đồ điện tử dân dụng, tụ điện còn hiện diện mạnh trong các hệ thống công suất cao.

Xe máy điện và ô tô

Trong xe hiện đại, tụ điện có mặt ở:

• ECU điều khiển
• đèn LED driver
• bộ sạc onboard
• inverter động cơ
• màn hình taplo
• hệ thống âm thanh

Xe điện sử dụng nhiều tụ công suất lớn để ổn định nguồn cho bộ điều khiển motor.

Bộ inverter và UPS

Đây là nơi tụ điện cực kỳ quan trọng.

Inverter

Tụ điện thường nằm:

• đầu DC bus
• gần MOSFET hoặc IGBT
• mạch lọc sóng đầu ra
• khối chống nhiễu EMI

UPS

Trong UPS, tụ điện có mặt tại:

• mạch sạc ắc quy
• bộ chuyển đổi AC-DC
• khối inverter
• mạch chuyển mạch tải

Tụ giúp hệ thống duy trì điện áp ổn định khi mất điện đột ngột.

Nguồn điện năng lượng mặt trời

Trong inverter điện mặt trời, tụ điện thường nằm:

• đầu vào pin solar
• bus DC cao áp
• mạch MPPT
• đầu ra AC hòa lưới

Đây là nhóm ứng dụng thực tế rất phổ biến hiện nay.

Cách nhận biết tụ điện ngoài thực tế

Nếu muốn biết tụ điện có ở đâu, cách nhanh nhất là nhận diện theo hình dạng và vị trí.

Hình dạng tụ hóa và tụ gốm

Hai loại dễ gặp nhất:

• Tụ hóa: hình trụ, có chân hoặc dạng dán, thường thấy trên nguồn
• Tụ gốm: rất nhỏ, màu nâu hoặc kem, dạng chip SMD

Tụ hóa thường dễ nhìn bằng mắt thường hơn.

Vị trí tụ trong thiết bị mở nắp

Khi mở thiết bị, hãy quan sát:

• gần nơi cấp nguồn
• sát motor
• quanh chip lớn
• gần loa hoặc anten
• khu vực biến áp xung

Đây là những nơi tụ điện xuất hiện nhiều nhất.

Dấu hiệu tụ hỏng thường gặp

Một số dấu hiệu dễ nhận biết:

• tụ phồng đầu
• rò dịch
• cháy đen
• thiết bị chập chờn
• khó khởi động
• nguồn yếu

Những dấu hiệu này thường xuất hiện ở TV, quạt, adapter, điều hòa và máy bơm.

Tụ điện xuất hiện ở rất nhiều thiết bị quanh chúng ta, từ đồ điện tử dân dụng đến hệ thống công suất lớn. Chúng giúp lưu trữ điện tích, ổn định điện áp, lọc nhiễu và hỗ trợ khởi động motor. Vì vậy, gần như mọi thiết bị dùng điện hiện đại đều có tụ điện ở một hoặc nhiều vị trí khác nhau.
