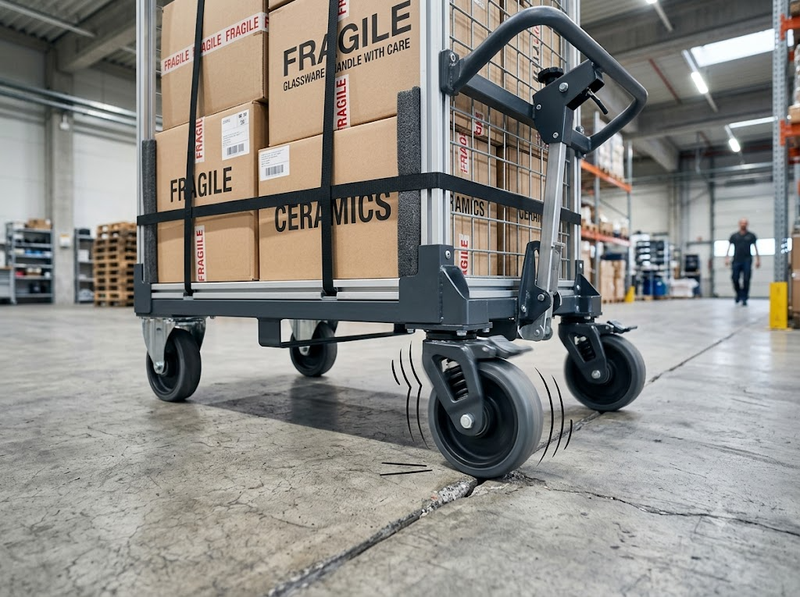

Công nghệ giảm rung cho bánh xe đẩy hoạt động như thế nào?

Hiệu quả giảm rung không đến từ một bộ phận duy nhất. Đó là kết quả phối hợp giữa độ mềm của lớp lốp, đường kính bánh xe, độ cứng của càng bánh, bộ phận đàn hồi, cơ cấu giảm chấn, tải trọng thực tế và tốc độ vận hành. Một bánh xe mềm có thể giảm rung tần số cao trên nền nhám, trong khi hệ thống treo có lò xo và giảm chấn phù hợp xử lý tốt hơn các cú va đập lớn khi xe đi qua khe, gờ hoặc vật cản.

Rung động trên bánh xe đẩy hình thành như thế nào?

Khi bánh xe lăn trên bề mặt hoàn toàn phẳng, lực tác dụng lên bánh tương đối ổn định. Trong thực tế, mặt sàn luôn tồn tại các điểm gồ ghề, khe nối, mảnh vụn, vết nứt hoặc độ lệch cao thấp. Mỗi khi bánh xe gặp một bất thường như vậy, chuyển động lăn bị thay đổi đột ngột và tạo ra lực va đập.

Lực này truyền theo chuỗi:

Mặt sàn → lớp lốp → lõi bánh → ổ trục → càng bánh → khung xe → hàng hóa hoặc tay đẩy

Mức rung mà người dùng hoặc hàng hóa cảm nhận được phụ thuộc vào ba yếu tố cơ bản:

·         Cường độ của lực kích thích từ mặt sàn

·         Khả năng biến dạng và hấp thụ năng lượng của hệ thống bánh xe

·         Đặc tính động lực học của toàn bộ xe, bao gồm khối lượng, độ cứng và độ giảm chấn

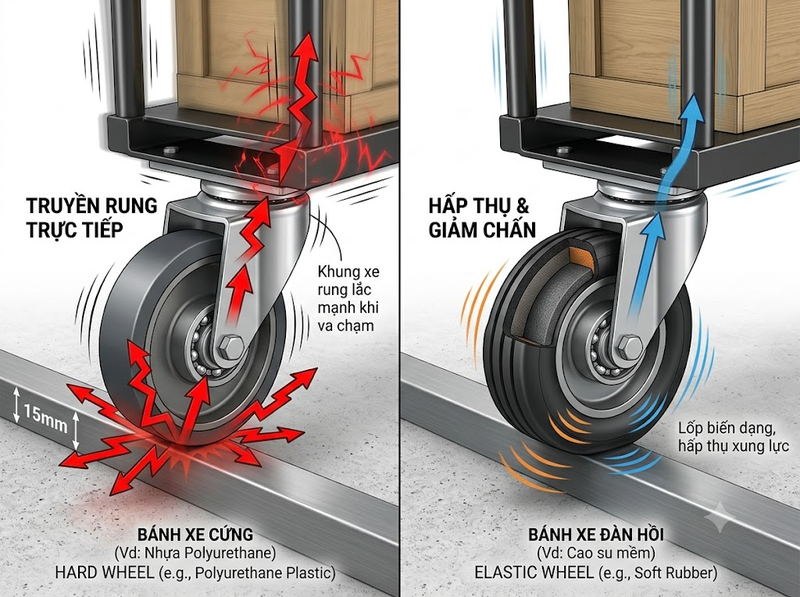

Nếu bánh xe, càng bánh và khung xe đều rất cứng, lực va đập truyền lên phía trên nhanh và ít bị suy giảm. Xe có thể lăn nhẹ trên nền nhẵn nhưng tạo tiếng ồn và rung mạnh khi đi qua nền gạch, khe sàn hoặc bề mặt bê tông không đồng đều.

Ngược lại, nếu giữa mặt sàn và khung xe có một lớp vật liệu hoặc cơ cấu có khả năng biến dạng, xung lực sẽ được kéo dài trong một khoảng thời gian lớn hơn. Lực cực đại tác động lên khung nhờ đó giảm xuống.

Có thể hình dung bằng cùng một mức thay đổi động lượng: nếu quá trình va đập diễn ra gần như tức thời, lực đỉnh sẽ lớn; nếu hệ thống đàn hồi kéo dài thời gian hấp thụ va đập, lực đỉnh thường nhỏ hơn. Đây là nền tảng của hầu hết công nghệ giảm rung trên bánh xe đẩy.

Ba cơ chế cốt lõi của công nghệ giảm rung bánh xe đẩy

Biến dạng đàn hồi để hấp thụ xung lực

Cơ chế đầu tiên là cho phép một bộ phận của bánh xe biến dạng khi chịu tải hoặc va đập. Bộ phận đó có thể là:

·         Lớp lốp cao su

·         Lốp polyurethane đàn hồi

·         Bánh hơi

·         Lò xo kim loại

·         Khối cao su giảm chấn

·         Càng bánh có kết cấu đàn hồi

Khi bánh xe gặp gờ, phần đàn hồi bị nén thay vì buộc toàn bộ khung xe nâng lên ngay lập tức. Năng lượng va đập tạm thời được lưu dưới dạng năng lượng biến dạng. Sau khi bánh vượt qua vật cản, bộ phận đàn hồi trở lại hình dạng ban đầu và giải phóng năng lượng.

Độ cứng của bộ phận đàn hồi phải phù hợp với tải trọng. Nếu quá cứng, bộ phận gần như không biến dạng và hiệu quả giảm rung thấp. Nếu quá mềm, bánh có thể lún nhiều, tăng lực cản lăn, làm xe khó điều khiển hoặc khiến hệ thống chạm giới hạn hành trình.

Tiêu hao năng lượng bằng giảm chấn

Đàn hồi chỉ tích trữ rồi giải phóng năng lượng. Nếu không có khả năng tiêu hao năng lượng, hệ thống có thể tiếp tục dao động sau cú va đập. Vì vậy, cơ chế thứ hai là giảm chấn.

Giảm chấn chuyển một phần năng lượng dao động thành nhiệt thông qua:

·         Ma sát nội tại của cao su hoặc polymer

·         Ma sát giữa các chi tiết cơ khí

·         Dòng dầu đi qua tiết diện hẹp trong giảm chấn thủy lực

·         Sức cản của khí hoặc vật liệu nhớt

·         Biến dạng lặp lại của vật liệu đàn hồi

Nhờ giảm chấn, khung xe không tiếp tục nảy lên xuống nhiều lần sau khi bánh đi qua khe hoặc gờ. Hệ thống nhanh chóng trở về trạng thái ổn định hơn.

Đây cũng là điểm khác biệt giữa một cơ cấu chỉ có lò xo và một hệ thống treo hoàn chỉnh. Lò xo giúp giảm lực va đập ban đầu nhưng có thể gây nảy. Bộ giảm chấn kiểm soát chuyển động đó và hạn chế dao động kéo dài.

Cách ly đường truyền rung

Cơ chế thứ ba là cách ly phần cần bảo vệ khỏi nguồn rung. Trong thiết kế bánh xe đẩy, điều này thường được thực hiện bằng cách đặt một phần tử đàn hồi giữa bánh xe và khung xe.

Khi tần số rung từ mặt sàn đủ cao so với tần số dao động riêng của hệ thống treo, phần tử đàn hồi có thể hạn chế lượng rung truyền lên khung. Bánh xe và càng bánh chuyển động theo bề mặt sàn, trong khi phần khung phía trên dao động ít hơn.

Tuy nhiên, cách ly rung không có nghĩa là càng mềm càng tốt. Mọi hệ thống gồm khối lượng và phần tử đàn hồi đều có tần số dao động riêng. Nếu kích thích từ mặt sàn rơi gần vùng cộng hưởng, biên độ chuyển động có thể tăng thay vì giảm. Vì vậy, độ cứng và mức giảm chấn cần được lựa chọn theo tải trọng, tốc độ và điều kiện mặt sàn.

Các công nghệ giảm rung phổ biến trên bánh xe đẩy

Bánh có lớp lốp đàn hồi

Đây là giải pháp đơn giản và phổ biến nhất. Lớp lốp cao su hoặc polyurethane đàn hồi biến dạng tại vùng tiếp xúc với mặt sàn, nhờ đó làm mềm các va đập nhỏ và hạn chế rung tần số cao.

Bánh cao su mềm thường cho khả năng giảm ồn và bám sàn tốt. Đổi lại, độ biến dạng lớn có thể làm tăng lực cản lăn, đặc biệt khi tải nặng.

Polyurethane có thể được điều chỉnh trong nhiều mức độ cứng khác nhau. Loại cứng ưu tiên khả năng chịu tải và lăn nhẹ; loại đàn hồi hơn ưu tiên độ êm. Vì vậy, không thể đánh giá mọi bánh polyurethane có cùng khả năng giảm rung.

Lớp lốp đàn hồi phù hợp với:

·         Nền gạch có mạch nối nhỏ

·         Bê tông hơi nhám

·         Sàn nhà xưởng có rung động mức thấp

·         Xe đẩy cần giảm tiếng ồn

·         Thiết bị không chịu được rung nhỏ lặp lại

Khả năng của lớp lốp vẫn có giới hạn. Khi xe đi qua khe sâu hoặc gờ lớn, hành trình biến dạng của lốp thường không đủ để cách ly hoàn toàn cú va đập.

Bánh hơi và bánh có lõi xốp

Bánh hơi sử dụng không khí nén làm phần tử đàn hồi. Thành lốp và áp suất khí cho phép bánh biến dạng đáng kể khi đi qua vật cản. Nhờ đó, bánh hơi thường xử lý tốt bề mặt ngoài trời, nền đá, khe rộng hoặc địa hình không bằng phẳng.

Áp suất lốp ảnh hưởng trực tiếp đến đặc tính vận hành:

·         Áp suất cao làm bánh cứng hơn, lăn nhẹ hơn nhưng truyền rung nhiều hơn

·         Áp suất thấp làm bánh mềm hơn nhưng tăng biến dạng, lực cản và nguy cơ mất ổn định

·         Tải vượt khả năng của lốp khiến bánh lún mạnh và sinh nhiệt khi lăn

Bánh lõi xốp hoặc bánh bán khí nén mô phỏng một phần đặc tính đàn hồi của bánh hơi nhưng không cần duy trì áp suất. Loại này hạn chế nguy cơ thủng lốp, song thường không đạt độ êm tương đương bánh hơi được bơm đúng áp suất.

Càng bánh có lò xo

Ở kết cấu này, trục bánh không gắn cứng hoàn toàn với tấm lắp trên xe. Giữa hai bộ phận có lò xo hoặc khối đàn hồi, cho phép bánh di chuyển tương đối theo phương thẳng đứng.

Khi bánh gặp gờ, lò xo bị nén và hấp thụ một phần chuyển động. Khung xe không cần nâng lên cùng lúc với toàn bộ độ cao của vật cản. Điều này giúp giảm lực đỉnh truyền vào hàng hóa và kết cấu xe.

Càng bánh có lò xo đặc biệt hữu ích khi:

·         Xe chở thiết bị điện tử

·         Xe vận chuyển dụng cụ đo

·         Xe y tế cần chuyển động êm

·         Xe chở vật dễ vỡ

·         Mặt sàn có khe hoặc gờ lặp lại

Hiệu quả phụ thuộc vào tải thiết kế. Một lò xo được tính cho tải lớn có thể gần như không nén khi xe chở nhẹ. Ngược lại, lò xo quá mềm có thể bị nén hết hành trình khi xe đủ tải. Khi đó, cơ cấu mất khả năng hấp thụ cú va đập tiếp theo và hoạt động gần giống một liên kết cứng.

Hệ thống treo kết hợp lò xo và giảm chấn

Đây là giải pháp kiểm soát rung hoàn chỉnh hơn. Lò xo hấp thụ và trả lại năng lượng, còn giảm chấn hạn chế tốc độ chuyển động và tiêu hao năng lượng dao động.

So với càng bánh chỉ có lò xo, hệ thống kết hợp giúp:

·         Giảm hiện tượng nảy sau va đập

·         Giữ bánh tiếp xúc ổn định hơn với mặt sàn

·         Kiểm soát chuyển động của khung khi tải trọng thay đổi

·         Hạn chế dao động liên tiếp khi xe đi qua nhiều gờ

·         Bảo vệ hàng hóa tốt hơn trong điều kiện vận hành phức tạp

Đổi lại, hệ thống có nhiều chi tiết, chiếm không gian lớn hơn và cần kiểm tra định kỳ. Hiệu quả cũng chỉ đạt được khi lò xo, giảm chấn và tải trọng được phối hợp đúng.

Bộ phận cách rung bằng cao su hoặc polymer

Một số bánh xe sử dụng khối cao su, vòng đàn hồi hoặc lớp polymer đặt tại vị trí liên kết giữa càng bánh và khung xe. Vật liệu này vừa có độ đàn hồi vừa có khả năng giảm chấn nội tại.

Ưu điểm của giải pháp là kết cấu gọn, ít chi tiết chuyển động và không cần bảo dưỡng như giảm chấn thủy lực. Tuy nhiên, đặc tính vật liệu có thể thay đổi theo nhiệt độ, thời gian sử dụng, tải tĩnh kéo dài và môi trường hóa chất.

Bộ phận cách rung cần được lựa chọn theo điều kiện thực tế. Cao su phù hợp trong môi trường thông thường chưa chắc phù hợp với dầu, dung môi, nhiệt độ cao hoặc khu vực yêu cầu vệ sinh đặc biệt.

Vì sao đường kính và cấu tạo bánh xe ảnh hưởng đến độ rung?

Đường kính bánh xe quyết định mức độ đột ngột khi bánh vượt qua vật cản. Với cùng một gờ nhỏ, bánh có đường kính lớn tiếp cận vật cản theo góc thoải hơn. Chuyển động theo phương thẳng đứng của trục bánh diễn ra từ từ hơn, nhờ đó lực va đập thường thấp hơn.

Bánh nhỏ phải thay đổi hướng chuyển động nhanh hơn khi gặp cùng vật cản. Xe vì thế dễ bị khựng, rung hoặc phát sinh lực đẩy lớn tại tay cầm.

Đường kính lớn không tự động bảo đảm xe vận hành êm. Hiệu quả còn phụ thuộc vào:

·         Độ cứng của lớp lốp

·         Khối lượng của bánh

·         Độ chính xác của ổ trục

·         Độ đảo của bánh

·         Kết cấu càng bánh

·         Khả năng xoay của cụm caster

·         Tải trọng phân bố trên từng bánh

Chiều rộng và hình dạng mặt lốp cũng tạo ra khác biệt. Bánh rộng phân bố tải trên diện tích lớn hơn nhưng có thể tăng lực cản khi xoay hướng. Bánh có mặt lốp quá phẳng dễ truyền thay đổi cao độ trên một vùng rộng; bánh có biên dạng phù hợp có thể chuyển hướng nhẹ hơn nhưng chịu áp suất tiếp xúc cao hơn.

Lõi bánh và ổ trục không phải phần tử giảm rung chính, song ảnh hưởng đến độ ổn định. Bánh bị đảo, ổ trục lỏng hoặc trục lắp sai tâm có thể tự tạo dao động ngay cả trên nền tương đối phẳng.

Tải trọng, tốc độ và cộng hưởng quyết định hiệu quả thực tế

Tải trọng phải nằm trong vùng thiết kế

Khả năng chịu tải công bố và khả năng giảm rung là hai vấn đề liên quan nhưng không đồng nhất. Một bánh xe có thể chịu được tải lớn về mặt kết cấu nhưng vẫn truyền rung mạnh nếu lớp lốp hoặc hệ thống treo quá cứng đối với tải đang sử dụng.

Khi tính tải trên mỗi bánh, không nên chỉ lấy tổng khối lượng chia đều cho số bánh. Trong thực tế:

·         Mặt sàn có thể không phẳng

·         Khung xe có thể biến dạng

·         Hàng hóa có thể đặt lệch tâm

·         Khi qua gờ, một bánh có thể tạm thời chịu phần tải lớn hơn

·         Lực động có thể cao hơn tải tĩnh

Vì vậy, hệ thống giảm rung cần có dự phòng tải và đủ hành trình để xử lý lực động, không chỉ giữ được xe khi đứng yên.

Tốc độ càng cao, va đập càng mạnh

Khi tốc độ tăng, bánh xe gặp và vượt qua bất thường trên mặt sàn trong thời gian ngắn hơn. Gia tốc thay đổi nhanh hơn, làm lực động và mức rung có thể tăng đáng kể.

Một hệ thống hoạt động êm khi đẩy chậm chưa chắc giữ được hiệu quả ở tốc độ cao. Đây là lý do đánh giá bánh xe phải được thực hiện trong điều kiện gần với vận hành thật, bao gồm tải, tốc độ, loại mặt sàn và chiều cao vật cản.

Cộng hưởng có thể làm rung tăng lên

Xe đẩy, hàng hóa, bánh xe và hệ thống treo tạo thành một hệ dao động. Khi các kích thích lặp lại từ mặt sàn có tần số gần với tần số dao động riêng của hệ, rung có thể được khuếch đại.

Ví dụ, các khe sàn cách đều nhau tạo ra kích thích tuần hoàn. Tần số kích thích phụ thuộc vào khoảng cách giữa các khe và tốc độ của xe. Thay đổi tốc độ có thể làm xe rời khỏi hoặc tiến vào vùng rung mạnh.

Bộ giảm chấn giúp kiểm soát cộng hưởng, nhưng không thể bù cho một thiết kế có độ cứng hoặc tải trọng không phù hợp. Khi hàng hóa thay đổi đáng kể, tần số dao động riêng của hệ cũng thay đổi. Hệ thống dành cho tải biến thiên rộng vì thế khó tối ưu hơn hệ thống hoạt động với tải tương đối ổn định.

Cách đánh giá hiệu quả giảm rung của bánh xe đẩy

Không nên đánh giá công nghệ giảm rung chỉ bằng cảm giác “mềm” khi dùng tay ấn vào bánh. Hiệu quả cần được xem xét trong điều kiện vận hành cụ thể.

Các chỉ tiêu có thể theo dõi gồm:

·         Gia tốc rung trên khung xe hoặc tại vị trí đặt hàng hóa

·         Gia tốc cực đại khi bánh vượt qua gờ

·         Thời gian để dao động suy giảm sau va đập

·         Độ dịch chuyển của hệ thống treo

·         Mức tiếng ồn khi lăn

·         Lực cần thiết để khởi động và duy trì chuyển động

·         Độ ổn định khi chuyển hướng hoặc phanh

·         Nhiệt độ của bánh và ổ trục sau khi vận hành

·         Tình trạng mài mòn sau một số chu kỳ chạy xác định

Phép thử có ý nghĩa khi so sánh các phương án trong cùng điều kiện:

1.    Cùng tải trọng và cách phân bố tải

2.    Cùng tốc độ di chuyển

3.    Cùng loại mặt sàn

4.    Cùng chiều cao và hình dạng vật cản

5.    Cùng vị trí đặt cảm biến

6.    Cùng áp suất lốp đối với bánh hơi

7.    Cùng quãng đường hoặc số chu kỳ thử

Gia tốc cực đại cho biết mức độ nghiêm trọng của cú sốc. Giá trị rung hiệu dụng phản ánh mức rung tích lũy trong một khoảng thời gian. Phổ tần số giúp xác định rung tập trung ở dải nào và liệu hệ thống có đang hoạt động gần vùng cộng hưởng hay không.

Cảm giác êm của người đẩy vẫn có giá trị thực tế, nhưng không đủ để đánh giá mức bảo vệ đối với thiết bị nhạy rung. Một dao động khó nhận biết bằng tay vẫn có thể ảnh hưởng đến linh kiện, mẫu thử, dụng cụ đo hoặc hàng hóa dễ hư hỏng.

Giới hạn và cách lựa chọn công nghệ phù hợp

Không có một loại bánh xe giảm rung tối ưu cho mọi ứng dụng. Mỗi giải pháp đều tạo ra sự đánh đổi.

Khi lựa chọn, cần bắt đầu từ điều kiện vận hành thay vì tên vật liệu hoặc mô tả quảng cáo. Những thông tin quan trọng gồm:

·         Tổng khối lượng của xe và hàng

·         Tải nhỏ nhất và lớn nhất

·         Số bánh thực sự cùng chịu tải

·         Độ nhạy rung của hàng hóa

·         Kích thước khe và gờ trên tuyến đường

·         Tốc độ di chuyển

·         Tần suất sử dụng

·         Khoảng trống dành cho hành trình treo

·         Yêu cầu về lực đẩy

·         Điều kiện nhiệt độ, hóa chất và vệ sinh

·         Nhu cầu chống tĩnh điện hoặc dẫn điện nếu có

Một hệ thống quá mềm có thể giảm rung nhưng làm xe lắc ngang, khó điều hướng hoặc chạm hành trình khi tải nặng. Một hệ thống quá cứng có thể lăn nhẹ và ổn định nhưng không bảo vệ được hàng hóa trên nền xấu.

Do đó, tiêu chí đúng không phải là chọn bánh mềm nhất, mà là tạo được sự phối hợp phù hợp giữa độ cứng, giảm chấn, hành trình, đường kính bánh và tải trọng vận hành.

Công nghệ giảm rung bánh xe đẩy hoạt động bằng cách kiểm soát cách năng lượng va đập đi từ mặt sàn lên khung xe. Vật liệu đàn hồi kéo dài thời gian hấp thụ xung lực, bộ giảm chấn tiêu hao năng lượng dao động, còn kết cấu treo cách ly chuyển động của bánh khỏi phần tải phía trên.

Khả năng giảm rung chỉ đạt hiệu quả khi toàn bộ hệ thống được thiết kế theo tải trọng, tốc độ và đặc điểm mặt sàn. Bánh xe có vật liệu mềm nhưng sai tải, thiếu hành trình hoặc vận hành gần vùng cộng hưởng vẫn có thể rung mạnh. Vì vậy, lựa chọn đúng cần dựa trên thử nghiệm trong điều kiện sử dụng thực tế, đồng thời cân bằng giữa độ êm, lực cản lăn, khả năng điều khiển, độ bền và yêu cầu bảo dưỡng.
